Клапаны противопожарные взрывозащищенного исполнения КЛОП-1В

Цены

В зависимости от типа привода клапаны выпускаются с электромеханическим или реверсивным приводом BELIMO (Швейцария) во взрывозащищенном исполнении.

Клапаны могут устанавливаться в помещениях, отнесенных к категориям A или Б по взрывопожарной опасности в соответствии с Федеральным законом №123-ФЗ и СП 12.13130.2009, а также во взрывоопасных зонах классов В-1, В-1а, В-1б и В-1г (по ПУЭ), где по условиям эксплуатации возможно образование взрывчатых смесей, газов и паров с воздухом, относящихся к категориям IIA, IIВ и IIС по ГОСТ Р 51330.11-99, ГОСТ Р 51330.19-99 и к группам Т1, Т2, Т3, Т4, Т5 и Т6 по ГОСТ Р 51330.5-99, а также образование слоёв горючей пыли и взрывчатых пылевоздушных смесей согласно ГОСТ Р МЭК 61241-1-1-99.

Клапаны с электроприводом могут устанавливаться во взрывоопасных зонах 1 и 2, согласно классификации ГОСТ Р 51330.9-99 и в зонах класса 21 и 22 согласно ГОСТ Р МЭК 61241-3 в соответствии с маркировкой взрывозащиты.
Маркировки взрывозащиты для взрывозащищенных клапанов с электроприводом – 1ЕхdIIСТ6 или 1ЕхdeIIСТ6 в зависимости от исполнения вводной коробки взрывозащищенного электропривода по ГОСТ 12.2.020-76 и DIP A21TAT6 по ГОСТ Р МЭК 61241-1-1-99.

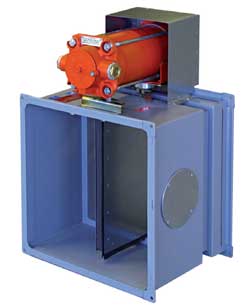

КЛОП-1В с электроприводом BELIMO во взрывонепроницаемой оболочке
КЛОП-1В с электроприводом BELIMO во взрывонепроницаемой оболочке

Предел огнестойкости клапанов

КЛОП-1(60)   в режиме нормально открытого (огнезадерживающего) клапана:
/////// при расположении привода со стороны теплового воздействия – EI 60
  при расположении привода со стороны, противоположной тепловому воздействию – EI 60
  при установке клапана на участке воздуховода за пределами ограждающей
  строительной конструкции с нормируемым пределом огнестойкости - EI 60
  в режиме нормально закрытого клапана - EI 60
  в режиме дымового клапана - E 60

КЛОП-1(90)   в режиме нормально открытого (огнезадерживающего) клапана:
  при расположении привода со стороны теплового воздействия – EI 90
  при расположении привода со стороны, противоположной тепловому воздействию – EI 90
  при установке клапана на участке воздуховода за пределами ограждающей строительной конструкции с нормируемым пределом огнестойкости - EI 90
  в режиме нормально закрытого клапана - EI 90
  в режиме дымового клапана - E 90

Корпус клапанов изготавливается из углеродистой холоднокатаной стали с последующей окраской. По специальному заказу могут быть изготовлены клапаны из нержавеющей стали.

Противопожарные нормально открытые (НО) клапаны во взрывозащищенном исполнении предназначены для блокирования распространения пожара по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования зданий и сооружений различного назначения. Нормально закрытые (НЗ) клапаны (в том числе дымовые) используются в качестве клапанов противодымной вентиляции. Применение клапанов осуществляется в соответствии с нормативными требованиями.

Вид климатического исполнения клапанов У3 по ГОСТ 15150-69. Клапаны могут устанавливаться внутри помещений с температурой среды от -30°C до +40°С при отсутствии прямого воздействия атмосферных осадков и конденсации влаги на заслонке.

Окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.
Клапаны не рекомендуется устанавливать в системах местных отсосов агрессивных веществ.

Fкл = (A – 36)(B – 63)/106; м2 ( 22) где А, В – внутренние размеры поперечного сечения клапана (воздуховода), мм, (BA).

НО (огнезадерживающие) клапаны выпускаются с электромеханическими приводами BELIMO (серии BF или BLF) без ТРУ.

Клапаны НЗ (в том числе дымовые) выпускаются с реверсивными приводами BELIMO.
Клапаны КЛОП-1В работоспособны в любой пространственной ориентации.

Характеристики и примеры схем установки клапанов

С приводом BELIMO (во взрывонепроницаемой оболочке)

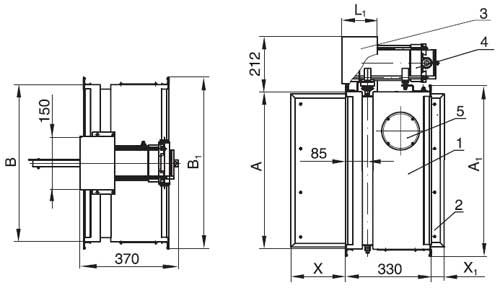

1 – корпус клапана; 2 – заслонка; 3 – кожух; 4 – привод; 5 – смотровой люк;

При А < 600 мм используется шина № 20 1=А+40 мм, B1=B+40 мм).
При А 600 мм используется шина № 30 (A1=A+60 мм, B1=B+60 мм)
L1 = 120 мм – длина корпуса клапана, устанавливаемого в строительной конструкции

Типоразмерный ряд, проходное сечение, значения вылетов заслонки, коэффициенты местного сопротивления (КМС), количество и расположение смотровых люков клапана КЛОП-1В аналогичны указанным параметрам клапана КЛОП-1 прямоугольного сечения.
Для установки клапанов в воздуховодах круглого сечения могут быть изготовлены дополнительные секции воздуховода и трубчатые переходы.


Масса (кг) клапанов КЛОП-1В

Примеры схем установки противопожарных НО (огнезадерживающих) клапанов с электроприводом

А – обслуживаемое (более пожароопасное) помещение; Б – помещение, смежное с обслуживаемым

1 – строительная конструкция с нормируемым пределом огнестойкости; 2 – воздуховод; 3 – наружная огнезащита со значением предела огнестойкости не менее требуемого предела огнестойкости строительной конструкции; 4 – корпус клапана; 5 – ось заслонки; 6 – цементно-песчаный раствор или бетон; 7 – отрезок воздуховода, который крепится к клапану до его установки в проем

Зазор между корпусом клапана и строительными конструкциями заполняется цементно-песчаным раствором или бетоном. При установке клапана необходимо обеспечить доступ к приводу и смотровым люкам клапана.

При установке НО (огнезадерживающих) клапанов за пределами стен (перекрытий) наружная огнезащита должна наноситься до края кожуха, защищающего привод клапана, и в соответствии с нормативными требованиями должна обеспечивать предел огнестойкости, равный требуемому пределу огнестойкости преграды. Клапаны могут устанавливаться так же со стороны помещения А, по зеркальной (по отношению к строительной конструкции) схеме.

Структура обозначения клапанов КЛОП-1В

КЛОП-1 - (...) - ... - В - ...x... - ...
                                      Условное обозначение клапана

    Предел огнестойкости, мин (60 или 90)

    Функциональное назначение:

    НО - нормально открытый
НЗ - нормально закрытый
Д - дымовой
    Исполнение: взрывобезопасное или взрывозащищенное

        Размеры внутреннего сечение клапана (AxB, мм)

    Тип привода заслонки

  MB(220) или MB(24) - Электромеханический Belimo
MBE (220)
или MBE(24) - реверсивный Belimo
(
в скобках - напряжение питания привода, В)

Примечания.
1. В клапанах с электроприводом клеммная колодка установлена во вводной коробке взрывонепроницаемой оболочки.
2. Каждое изделие поставляется в упаковке (деревянном ящике) и имеет индивидуальный паспорт.
