Клапан противопожарный Барьер-1 (снято с производства)

Клапан противопожарный Барьер-1

Общие сведения:
Клапан сертифицирован ВНИИПО МЧС России.
Сертификат пожарной безопасности № ССПБ. RU. УП001. В068447
Предел огнестойкости клапана Барьер - 1:
- в режиме нормального открытого (огнезадерживающего) клапана -Е190;
- в режиме нормального закрытого (дымового) клапана -Е 90, ЕI 90.

Клапан предназначен для блокирования распространения огня и продуктов горения по вентиляционным каналам и воздуховодам при возникновении пожара. Область применения противопожарного клапана регламентируется СНиП 41-01-2003 и НПБ 241-97. Противопожарный клапан "Барьер-1 (90)" по своему функциональному назначению может применяться как в режиме огнезадерживающего клапана, так и в режиме нормально закрытого и дымового клапанов. Противопожарный клапан "Барьер-1 (90)" выпускается в комплектации с электромеханическим(BELIMO, GRUNNER)(МВ), электромагнитным(ЭМ), пневматическим приводами(ПМ), а также с пружинным приводом и тепловым замком(ТЗ).

Противопожарный клапан систем вентиляции зданий и сооружений Барьер - 1 по своему функциональному назначению может применяться как в качестве огнезадерживающего (О) с нормально открытой заслонкой, так и дымового (Д) с нормально закрытой заслонкой, согласно требованиям СНиП 41-01 -2003.

Вид климатического исполнения и категория размещения УЗ по ГОСТ 15150-69. Предельные значения рабочей температуры окружающего воздуха от -30°С до +40°С при условии отсутствия прямого воздействия атмосферных осадков. Клапан выпускается прямоугольного (квадратного) и круглого сечения. Устанавливается в проемах или местах прохода вентиляционных систем через противопожарные преграды. Клапан работоспособен в любой пространственной ориентации. Клапан не подлежит установке в вентиляционных каналах помещений категории А и Б по взрывопожароопасности, местных отсосах взрывопожаро-опасных смесей.

Конструкция клапана представляет собой две секции, между которыми проложен огнеупорный материал, выполняющий роль температурного шва. Клапан изготовлен из оцинкованной стали. Клапан состоит из секции №1 и секции №2 корпуса, заслонки, привода с защитным кожухом, предохраняющего привод при монтаже клапана. Клапан комплектуется следующими типами приводов:
-электромеханический Belimo (МВ);
-электромагнитный (ЭМ);
-пружинный с тепловым замком (ТЗ).

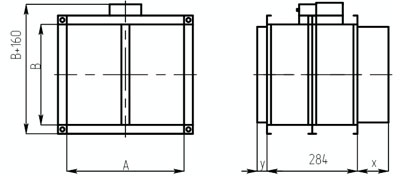

Общий вид клапана Барьер-1
Общий вид клапана Барьер-1

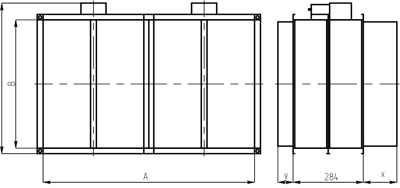

Общий вид кассетного исполнения клапана Барьер-1
Общий вид кассетного исполнения клапана Барьер-1

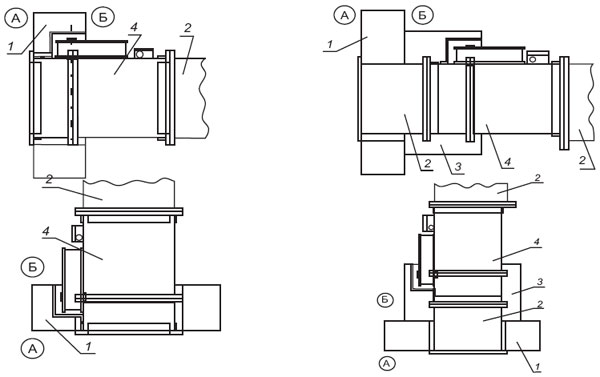

Схемы установки клапана Барьер-1
Схемы установки клапана Барьер-1

1 - Строительная конструкция
2 - Воздуховод
3 - Наружная теплозащита
4 - Корпус клапана
А - Обслуживаемое помещение
Б - Смежное помещение

ДК -1 Т (тропическое исполнение)
ДК -1 М (для территорий с морским климатом)
