Противопожарные клапаны КЛОП-1

Противопожарные клапаны КЛОП-1 с 01.07.2021 сняты с производства.

В качестве замены предлагаются противопожарные клапаны КЛОП-2 нового поколения с таким же пределом огнестойкости, имеющие ряд преимуществ по сравнению с клапанами КЛОП-1 как при монтаже, так и при функционировании систем вентиляции.

Противопожарные нормально открытые (огнезадерживающие) клапаны КЛОП-1 предназначены для блокирования распространения пожара и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования зданий и сооружений различного назначения. Клапаны КЛОП-1 дымовые и нормально закрытые используются в качестве клапанов противодымной вентиляции. Применение клапанов осуществляется в соответствии с нормативными требованиями. Клапаны КЛОП-1 не подлежат установке в помещениях категорий А и Б по взрыво- пожароопасности. В указанных помещениях устанавливаются клапаны КЛОП-1 во взрывозащищенном исполнении.

КЛОП-1 с электромагнитным приводом КЛОП-1 с приводом BELIMO Ниппельный КЛОП-1 круглого сечения
КЛОП-1 с электромагнитным приводом КЛОП-1 с электромеханическим приводом Ниппельный КЛОП-1 круглого сечения

Предел огнестойкости клапанов:

КЛОП-1 (60)
— в режиме нормально открытого (огнезадерживающего) клапана:
при расположении привода со стороны теплового воздействия – EI 60
при расположении привода со стороны, противоположной тепловому воздействию – EI 60
при установке клапана на участке воздуховода за пределами ограждающей
строительной конструкции с нормируемым пределом огнестойкости - EI 60
— в режиме нормально закрытого клапана - EI 60
— в режиме дымового клапана - E 60

КЛОП-1 (90)
— в режиме нормально открытого (огнезадерживающего) клапана:
при расположении привода со стороны теплового воздействия – EI 90
при расположении привода со стороны, противоположной тепловому воздействию – EI 90
при установке клапана на участке воздуховода за пределами ограждающей строительной
конструкции с нормируемым пределом огнестойкости - EI 90
— в режиме нормально закрытого клапана - EI 90
— в режиме дымового клапана - E 90

Клапаны КЛОП-1 выпускаются только «канального» типа с двумя фланцами (клапаны прямоугольного и круглого сечения) или с ниппельным соединением (клапаны круглого сечения). Привод клапанов устанавливается снаружи
корпуса. Корпус клапанов прямоугольного сечения изготавливается из углеродистой холоднокатаной стали с последующей
окраской, корпус клапанов круглого сечения – из оцинкованной стали.

Нормально открытые (НО) клапаны КЛОП-1 изготавливаются в различных модификациях в зависимости от типа привода:
с электромагнитным приводом в комбинации с тепловым замком на 72°С (по специальному заказу на 93 или 141°С);
клапаны круглого сечения с электромагнитным приводом изготавливаются без теплового замка;
с электромеханическими приводами в комбинации с терморазмыкающим устройством на 72°С (по специальному заказу на 93 или 141°С);
с пружинным приводом и тепловым замком на 72°С или 141°С, с микропереключателями или без них (ч. 2 ст. 138 Федерального закона № 123-ФЗ запрещает применение этих приводов в Российской Федерации).

Нормально закрытые (НЗ), в том числе дымовые, клапаны КЛОП-1 выпускаются с электромагнитным приводом без теплового замка или реверсивными приводами На клапанах, выпускаемых для зарубежных стран, могут устанавливаться также электромеханические приводы с возвратной пружиной без ТРУ (применение электромеханических приводов на клапанах противодымной вентиляции в Российской Федерации противоречит СП 7.13130).

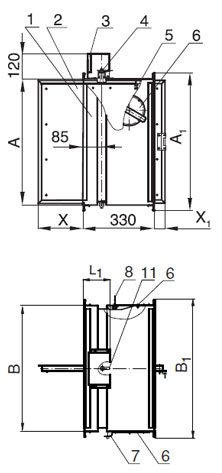

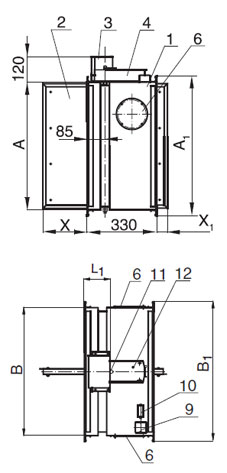

Схемы конструкции клапанов КЛОП-1

С приводом С электромагнитным приводом С пружинным приводом и ТЗ
1 – корпус клапана; 2 – заслонка; 3 – защитный кожух; 4 – привод; 5 – тепловой замок; 6 – смотровой люк; 7 – ключ; 8 – кольцо фиксатора заслонки; 9 – ТРУ; 10 – клеммная колодка; 11 – указатель положения заслонки; 12 – гнездо под ключ для ручного взвода пружины привода; 13 – рычаг ручного срабатывания привода заслонки
L1=120 мм – длина корпуса клапана от фланца до края защитного кожуха.
В клапанах с размерами А < 600 мм используется шина №20 (А1=А+40 мм, B1=B+40 мм).
В клапанах с размерами А ≥ 600 мм используется шина №30 (A1=A+60 мм, B1=B+60 мм).

При А<600 мм один смотровой люк располагается в центре боковой поверхности клапана слева (вид со стороны привода), а при А ≥ 600 мм – один люк в верхней части боковой поверхности справа (см. рис.) и второй люк в нижней части противоположной поверхности справа.
На клапанах с электромеханическим приводом при В < 400 мм ТРУ устанавливается на крышке люка клапана, а при В  400 мм – на корпусе рядом с приводом.

Клапаны КЛОП-1 работоспособны в любой пространственной ориентации. При проектировании и установке клапанов в системах вентиляции следует учитывать удобство доступа к приводу клапана и люкам обслуживания устройств, находящихся внутри клапана. В воздуховодах большого сечения, пересекающих ограждающие конструкции венткамер с установленными в них вентиляторами большой производительности, рекомендуется устанавливать клапаны КЛОП-3.

Вид климатического исполнения клапанов:

– У3 по ГОСТ 15150-69. Клапаны могут устанавливаться внутри помещений с температурой среды от -30 °C до +40 °С при отсутствии прямого воздействия атмосферных осадков и конденсации влаги на заслонке. Окружающая среда должна быть взрывобезопасной, не содержащей агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.

Структура обозначения клапанов КЛОП-1 обычного исполнения при заказе и в документации

КЛОП-1 - (...) - ... - ...x... - ... - ...
                                      Наименование клапана

    Предел огнестойкости, мин (60 или 90)

    Функциональное назначение:

    НО - нормально открытый
НЗ - нормально закрытый
Д - дымовой
    Размеры внутреннего сечение клапана

          AxB, мм - прямоугольный
D(Нп), мм - круглый ниппельный
D(Фл), мм - круглый фланцевый
        Тип привода заслонки:

      ЭМ(220), ЭМ(24) или ЭМ(12) - электромагнитный
MB(220) или MB(24) - электромеханический привод с возвратной пружиной
MBE(220) ил MBE(24) - реверсивный привод (в скобках - напряжение питания привода, В)
ТЗ - пружинный привод с тепловым замком
ТЗ(М) - пружинный привод с тепловым замком и микропереключателем
    Наличие соединительной коробки с клеммной колодкой

  К - да
Н - нет

Обратите внимание.

1. Часть 2 ст. 138 Федерального закона № 123-ФЗ запрещает применение приводов типа ТЗ и ТЗ(М) на НО противопожарных клапанах в Российской Федерации. Применение приводов типа МВ на НЗ и дымовых клапанах в Российской Федерации противоречит СП 7.13130 (подробнее).
2. При заказе НО клапанов с приводами ЭМ или МВ термочувствительный элемент (ТЗ – для привода ЭМ на 72°С,ТРУ – для привода МВ на 72°С) входит в состав привода, за исключением клапанов круглого сечения с приводом ЭМ.
3. При заказе клапанов специального назначения дополнительно указывается вариант исполнения.

Площадь проходного сечения клапанов КЛОП-1

Значения вылетов заслонки за корпус клапана прямоугольного сечения

B, мм 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000
Х, мм 0 0 22 47 72 97 122 147 172 197 222 247 272 297 322 347 372 397
Х1, мм 0 0 0 0 0 0 0 0 12 37 62 87 112 137 162 187 212 237
Х – вылет заслонки на входе в клапан, мм; Х1 – вылет заслонки на выходе из клапана, мм
