Противопожарные клапаны КВП

Клапаны КВП изготавливаются в соответствии с техническими условиями ТУ 4854-001-18166385-02 в следующих исполнениях:

нормально открытого (КВП-НО)
нормально закрытого (КВП-НЗ)
двойного действия (КВП-ДД)

Прайс-лист на клапаны КВП *.pdf, ≈ 324 Кб

Клапаны имеют как канальные, так и стеновые (кроме двойного действия) модификации.

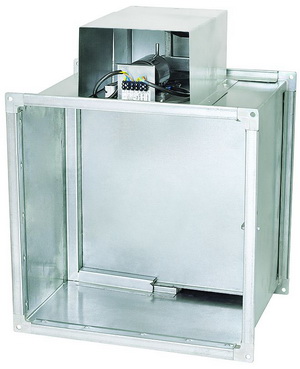

Клапаны нормально открытые (КВП-НО)

Клапаны нормально открытые

Клапаны нормально открытые

Клапаны КВП-НО имеют следующие пределы огнестойкости:
- КВП-60-НО… - EI 60 (1 час),
- КВП-90-НО… - ЕI 90 (1,5 часа),
- КВП-180-НО… - EI 180 (3 часа).

Клапаны КВП-НО предназначены для блокирования распространения пожара и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования зданий и сооружений различного типа. Клапаны не подлежат установке в помещениях категорий А и Б по взрывопожароопасности.

Клапаны выпускаются как канального типа (с двумя присоединительными фланцами, с наружным расположением привода), так и стенового (с одним фланцем и возможным расположением привода внутри корпуса клапана).

Для клапанов используются следующие приводы:
пружинный привод с электромагнитной защелкой,
электромеханические приводы с возвратной пружиной фирмы Belimo (Швейцария).

Клапаны работоспособны в любой пространственной ориентации. При проектировании и монтаже следует учитывать необходимость доступа к приводу клапана и кнопке фиксации закрытого положения.



Клапаны нормально закрытые (КВП-НЗ)

Клапаны нормально закрытые (КВП-НЗ) Клапаны КВП-НЗ имеют предел огнестойкости EI 120 (2 часа). Клапаны предназначены для открытия проемов в ограждающих конструкциях приточно-вытяжных каналов систем аварийной противодымной вентиляции. Клапаны не подлежат установке в помещениях категорий А и Б по взрыво и пожаро опасности.

Клапаны выпускаются следующих типов:

  • канального стандартного типа КВП-120-НЗ (с двумя стандартнымифланцами, приводом снаружи, длина корпуса клапана 320 мм) для подсоединения к воздуховоду;
  • канального типа КВП-120-НЗ(К) (с двумя стандартными фланцами, приводом снаружи или внутри, длина корпуса клапана 220 мм) для подсоединения к воздуховоду;
  • стенового типа КВП-120-НЗ(С) (с одним присоединительным фланцем, приводом внутри, длина корпуса 180 мм) для установки в проем.

Клапан КВП-120-НЗ имеет смотровой люк для обслуживания внутренней полости клапана и может устанавливаться в любом месте в воздуховоде.
Клапан КВП-120-НЗ(К) не имеет смотрового люка, поэтому он может устанавливаться в конце воздуховода с непосредственным допуском к внутренней полости клапана.

Если на клапан в конце воздуховода устанавливается решетка, то к клапану необходимо подсоединить воздуховод, компенсирующий длину вылета заслонки за пределы клапана.

Для клапанов используются следующие приводы:
• пружинный привод с электромагнитной защелкой;
• электромеханические реверсивные приводы без возвратной пружины.

Клапаны могут устанавливаться в вертикальных и горизонтальных проемах приточно-вытяжных каналов противодымной вентиляции, в перекрытиях, подвесных потолках, на ответвлениях воздуховодов и в воздуховодах.
Вид климатического исполнения – УХЛ4 по ГОСТ 15150-69, в морозостойком исполнении Мс вид климатического исполнения и категория размещения – УХЛ2. Температура в месте установки клапана ограничивается рабочей температурой воздуха при эксплуатации привода.
Окружающая среда должна быть взрывобезопасной, не содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.

Клапаны двойного действия (КВП-ДД)

Клапаны двойного действия (КВП-ДД) Клапаны КВП-120-ДД… предназначены для блокирования распространения пожара и продуктов горения по воздуховодам систем вентиляции и кондиционирования помещений оборудованных установками автоматического пожаротушения, с возможным применением этих систем для удаления продуктов горения из этих помещений после пожара. Клапаны не подлежат установке в помещениях категорий А и Б по взрывопожароопасности.

Клапаны выпускаются прямоугольные канального типа с двумя присоединительными фланцами и наружным расположением привода. Для подсоединения к круглым воздуховодам необходимо применять переходы.

Для клапанов используются следующие приводы:
- электромеханические приводы с возвратной пружиной;
- электромеханические реверсивные приводы без возвратной пружины.

Клапаны работоспособны в любой пространственной ориентации. При проектировании и монтаже следует учитывать необходимость доступа к приводу.

Окружающая среда должна быть взрывобезопасной, не содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.



Цены на противопожарные клапаны

Клапаны противопожарные КВП в канальном исполнении

  Электромеханический привод с возвратной пружиной «Belimo» Электромагнитный привод
Размер клапана, мм 60 мин. 90 мин. 180 мин. НЗ(120) мин. НЗ(180) мин. НЗ(К) ДД 60 мин. 90 мин. НЗ\НЗ(К)-(120)мин 180 мин.
ВМ ВМ ВМ ВE ВE ВЕ ВЕ
150x150 10435 11045 12015 12180 13760 12430 16980 5150 5885 5150\4500 6400
200x200 10435 11045 12015 12180 13760 12430 16980 5150 5885 5150\4500 6400
250x250 10435 11045 12015 12180 13760 12430 16980 5150 5885 5150\4500 6400
300x300 10685 11335 12385 12430 14130 12430 17410 5330 6130 5330\4500 6700
400x400 10935 11685 12685 12680 14430 12430 17780 5790 6340 5790\4500 7000
500x500 11245 12085 13185 12990 14930 12430 18410 6250 7160 6250\4500 7600
600x600 13835 14920 14950 13980 15010 12830 18530 6760 7700 6760\4900 8100
700x700 14275 15470 15620 14420 15680 13230 19380 7290 8250 7290\4900 9000
800x800 14735 15870 16370 14880 16430 14230 20280 7830 8850 7830\5015 10100
900x900 16150 17390 18430 16210 18490 14360 22880 8400 10080 8400\6400 11050
1000x1000 16900 17940 19170 16960 19230 15480 23780 8990 10790 8990\6400 11820

Примечание:
Сторона клапана А параллельна оси заслонки
Клапаны с периметром более 5 м изготавливаются в кассетном исполнении.
Стоимость клапанов с ТД +290 руб.
Стоимость клапанов (НО) с реверсивным приводом рассчитывается индивидуально.

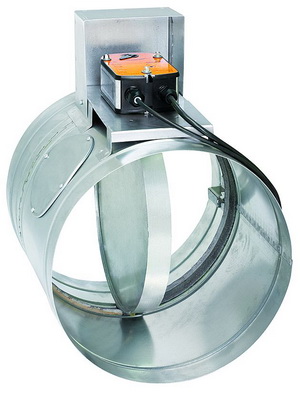

Клапаны противопожарные КВП круглого сечения

Диаметр, мм 100\125 160\200 250\280 315\355 400\450 500 560 630 710 800
Привод «Belimo» ВМ с возвратной пружиной 10385 10385 10585 10785 11585 11985 11985 14335 14685 15170
Привод «Belimo» ВЕ реверсивный 12030 12030 12030 12530 13330 13730 13730 14480 14830 15230
Электромагнитный приводом 4880 4600 4800 5005 5930 6200 6470 6820 7240 7720

Примечание:
Цены на клапаны КВП-(90)НО круглого сечения +280 руб. к ценам КВП-(60)-НО.
Клапаны на фланцах – + 420 руб., с диаметра 315мм - +700 руб., с диаметра 710мм – +980 руб.
