В системах естественной и принудительной вентиляции узлы прохода через кровлю устанавливаются в местах прохода вентиляционной шахты через покрытие здания. Узлы прохода могут включать в конструкцию клапан, исполнительный механизм, конденсатосборник.
Узлы прохода без клапана и кольца для сборки конденсата УП1-00...11, с клапаном с ручным управлением УП2-00...21, с клапаном и площадкой под привод УП3-00...21, с клапаном с ручным управлением утепленные УП4-00...21, с клапаном и площадкой под привод утепленные УП5-00...21, по серии 5.904-10 и 5.904-45, с клапаном в искрозащищенном исполнении УП6- 00...21, с клапаном в искрозащищенном исполнении утепленные УП7-00...21, по серии 5.904-11, предназначены для установки на них стальных шахт круглого сечения через покрытия зданий в системах вытяжной вентиляции.
Серия 5.904-10 (общепромышленное исполнение)
УП 1 ― Узел прохода без клапана.
УП 2 ― Узел прохода с клапаном ручного управления.
УП 3 ― Узел прохода с клапаном и площадкой под эл. привод
УП 4 ― Узел прохода с утепленным клапаном ручного управления.
УП 5 ― Узел прохода с утепленным клапаном и площадкой под эл.
привод.
Серия 5.904-11 (взрывозащищенное исполнение)
УП 6 ― Узел прохода с неутепленный клапаном ручного
управления, искрозащищенный.
УП 7 ― Узел прохода с утепленным клапаном ручного управления,
искрозащищенный.

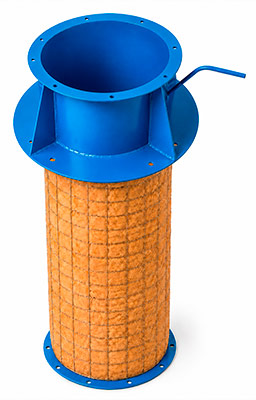

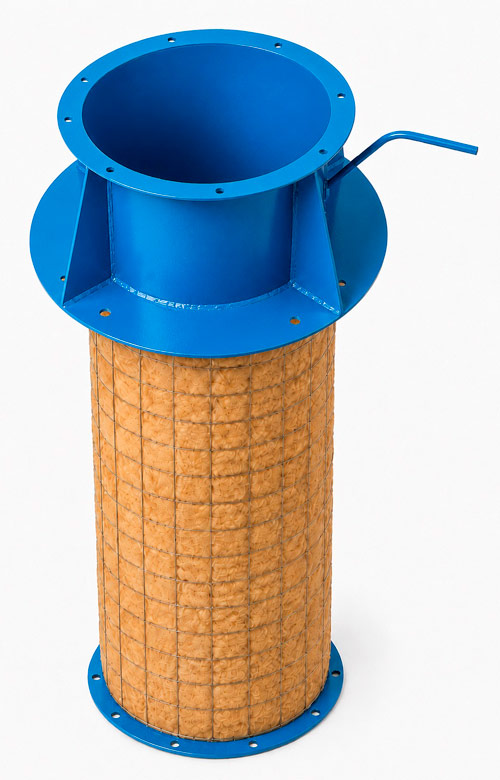

В качестве теплоизолирующего материала используются минераловатные плиты из штапельного волокна типа URSA. В качестве привода клапана используются электропривода типа МЭО, Polar Bear, Belimo.
Размер, мм | УП1 | УП2 | УП3 | УП4 | УП5 | УП6 | УП7 | |||||||
D = 160 | УП 1 | 9 283 | ||||||||||||
D = 200 | УП 1 | 9 283 | УП 2 | 12 518 | УП 3 | 12 910 | УП 4 | 12 770 | УП 5 | 13 710 | УП 6 | 13 591 | УП 7 | 14 784 |
D = 250 | УП 1-01 | 9 866 | УП 2-01 | 14 266 | УП 3-01 | 14 737 | УП 4-01 | 14 559 | УП 5-01 | 15 503 | УП 6-01 | 15 758 | УП 7-01 | 16 766 |
D = 280 | УП 1-02 | 11 222 | УП 2-02 | 15 141 | УП 3-02 | 15 617 | УП 4-02 | 15 503 | УП 5-02 | 16 419 | УП 6-02 | 16 509 | УП 7-02 | 17 496 |
D = 315 | УП 1-02 | 11 222 | УП 2-02 | 15 141 | УП 3-02 | 15 617 | УП 4-02 | 15 503 | УП 5-02 | 16 419 | УП 6-03 | 17 342 | УП 7-03 | 18 361 |
D = 400 | УП 1-03 | 12 389 | УП 2-03 | 20 999 | УП 3-03 | 21 482 | УП 4-03 | 21 425 | УП 5-03 | 22 366 | УП 6-04 | 23 217 | УП 7-04 | 24 337 |
D = 450 | УП 1-04 | 18 027 | УП 2-04 | 23 834 | УП 3-04 | 24 327 | УП 4-04 | 24 296 | УП 5-04 | 24 999 | УП 6-05 | 26 033 | УП 7-05 | 25 156 |
D = 500 | УП 1-05 | 19 530 | УП 2-05 | 24 810 | УП 3-05 | 25 307 | УП 4-05 | 25 317 | УП 5-05 | 26 261 | УП 6-06 | 27 769 | УП 7-06 | 28 923 |
D = 630 | УП 1-06 | 22 906 | УП 2-06 | 33 172 | УП 3-06 | 33 749 | УП 4-06 | 33 789 | УП 5-06 | 34 729 | УП 6-07 | 35 103 | УП 7-07 | 36 318 |
D = 710 | УП 1-07 | 29 456 | УП 2-07 | 36 914 | УП 3-07 | 37 144 | УП 4-07 | 37 545 | УП 5-07 | 38 543 | УП 6-08 | 39 591 | УП 7-08 | 40 845 |
D = 800 | УП 1-08 | 34 501 | УП 2-08 | 38 739 | УП 3-08 | 39 300 | УП 4-08 | 39 501 | УП 5-08 | 40 444 | УП 6-09 | 41 700 | УП 7-09 | 42 954 |
D = 1000 | УП 1-09 | 41 202 | УП 2-09 | 54 165 | УП 3-09 | 54 350 | УП 4-09 | 54 706 | УП 5-09 | 55 647 | УП 6-10 | 56 321 | УП 7-10 | 57 806 |
D = 1250 | УП 1-10 | 44 764 | УП 2-10 | 57 119 | УП 3-10 | 65 230 | УП 4-10 | 65 656 | УП 5-10 | 66 654 | УП 6-11 | 61 807 | УП 7-11 | 70 960 |
Размер, мм | УП1 | УП2 | УП3 | УП4 | УП5 | УП6 | УП7 | |||||||
D = 200 | УП 1-11 | 10 675 | УП 2-11 | 14 396 | УП 3-11 | 14 847 | УП 4-11 | 14 684 | УП 5-11 | 15 768 | УП 6-12 | 15 630 | УП 7-12 | 17 003 |
D = 250 | УП 1-12 | 11 346 | УП 2-12 | 16 406 | УП 3-12 | 16 948 | УП 4-12 | 16 743 | УП 5-12 | 17 828 | УП 6-13 | 18 122 | УП 7-13 | 19 280 |
D = 280 | УП 1-13 | 12 904 | УП 2-13 | 17 412 | УП 3-13 | 17 960 | УП 4-13 | 17 828 | УП 5-13 | 18 881 | УП 6-14 | 18 985 | УП 7-14 | 20 120 |
D = 315 | УП 1-13 | 12 904 | УП 2-13 | 17 412 | УП 3-13 | 17 960 | УП 4-13 | 17 828 | УП 5-13 | 18 881 | УП 6-15 | 19 943 | УП 7-15 | 21 115 |
D = 400 | УП 1-14 | 14 247 | УП 2-14 | 24 148 | УП 3-14 | 24 704 | УП 4-14 | 24 639 | УП 5-14 | 25 722 | УП 6-16 | 26 701 | УП 7-16 | 27 988 |
D = 450 | УП 1-15 | 20 731 | УП 2-15 | 27 409 | УП 3-15 | 27 976 | УП 4-15 | 27 942 | УП 5-15 | 28 749 | УП 6-17 | 29 938 | УП 7-17 | 28 929 |
D = 500 | УП 1-16 | 22 460 | УП 2-16 | 28 532 | УП 3-16 | 29 103 | УП 4-16 | 29 115 | УП 5-16 | 30 200 | УП 6-18 | 31 934 | УП 7-18 | 33 260 |
D = 630 | УП 1-17 | 26 342 | УП 2-17 | 38 148 | УП 3-17 | 38 811 | УП 4-17 | 38 857 | УП 5-17 | 39 938 | УП 6-19 | 40 368 | УП 7-19 | 41 766 |
D = 710 | УП 1-18 | 33 874 | УП 2-18 | 42 451 | УП 3-18 | 42 716 | УП 4-18 | 43 177 | УП 5-18 | 44 324 | УП 6-20 | 45 530 | УП 7-20 | 46 972 |
D = 800 | УП 1-19 | 39 676 | УП 2-19 | 44 550 | УП 3-19 | 45 195 | УП 4-19 | 45 426 | УП 5-19 | 46 512 | УП 6-21 | 47 956 | УП 7-21 | 49 397 |
D = 1000 | УП 1-20 | 47 382 | УП 2-20 | 62 291 | УП 3-20 | 62 503 | УП 4-20 | 62 912 | УП 5-20 | 63 994 | УП 6-22 | 64 770 | УП 7-22 | 66 476 |
D = 1250 | УП 1-21 | 51 479 | УП 2-21 | 65 687 | УП 3-21 | 75 016 | УП 4-21 | 75 504 | УП 5-21 | 76 652 | УП 6-23 | 71 077 | УП 7-23 | 81 604 |
D — диаметр

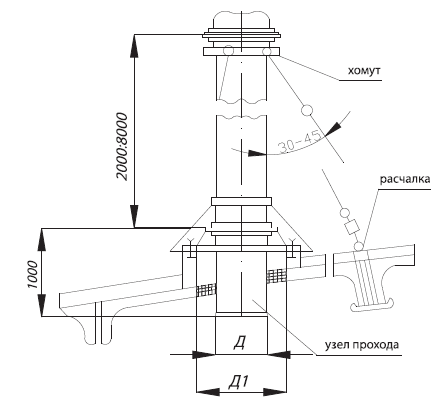

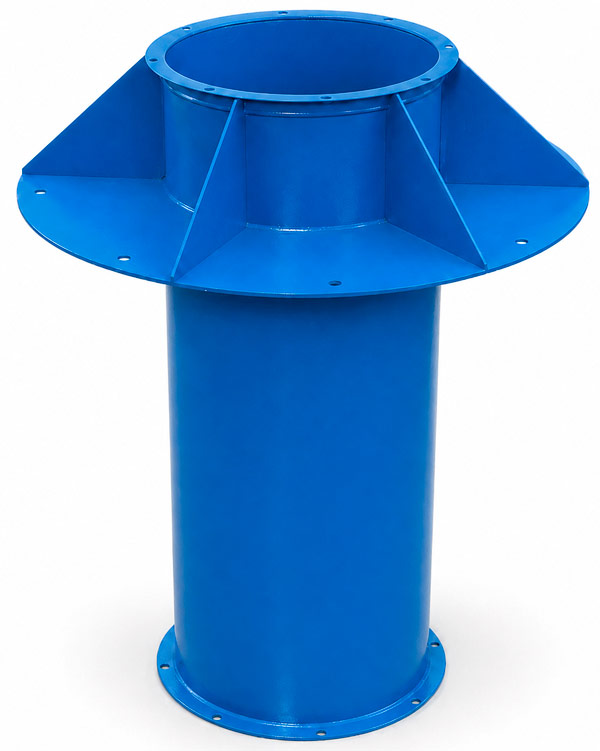

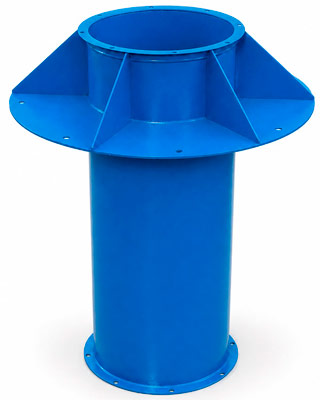

Узел прохода состоит из патрубка, приваренного к
опорному фланцу, которым узел прохода крепится к железобетонному
стакану, установленному на покрытиях зданий.
Концевые фланцы патрубка предназначены: верхний для крепления шахты
круглого сечения, нижний для присоединения клапана или воздуховода.
Расчалки крепятся к шахте с помощью хомута, а к покрытию здания –
кронштейнами. В тех случаях, когда возможно выпадение влаги из
проходящей через шахту воздушно-газовой смеси, к внутренней
поверхности патрубка приварен конденсатосборник.
Обозначение |
Размеры, мм |
||||||||
D | D2 | D3 | D4 | D5 | D6 | n-шт | n1-шт | n2-шт | |
УП(1...7)-00 | 200 | 540 | 472 | 230 | 8,5 | 18 | 8 | 8 | 4 |
УП(1...7)-01 | 250 | 540 | 472 | 280 | 8,5 | 18 | 8 | 8 | 4 |
УП(1...7)-02 | 315 | 540 | 472 | 335 | 8,5 | 18 | 8 | 8 | 4 |
УП(1...7)-03 | 403 | 840 | 772 | 430 | 8,5 | 18 | 8 | 8 | 6 |
УП(1...7)-04 | 450 | 840 | 772 | 480 | 8,5 | 18 | 8 | 8 | 6 |
УП(1...7)-05 | 500 | 840 | 772 | 530 | 8,5 | 18 | 12 | 8 | 6 |
УП(1...7)-06 | 635 | 1140 | 1072 | 660 | 8,5 | 18 | 12 | 8 | 8 |
УП(1...7)-07 | 710 | 1140 | 1072 | 740 | 10,5 | 18 | 12 | 8 | 8 |
УП(1...7)-08 | 805 | 1140 | 1072 | 830 | 10,5 | 18 | 12 | 8 | 8 |
УП(1...7)-09 | 1005 | 1340 | 1222 | 1040 | 10,5 | 18 | 16 | 8 | 8 |
УП(1...7)-10 | 1255 | 1340 | 1222 | 1290 | 12,5 | 18 | 16 | 8 | 8 |
