Зонты (серия 5.904-51)

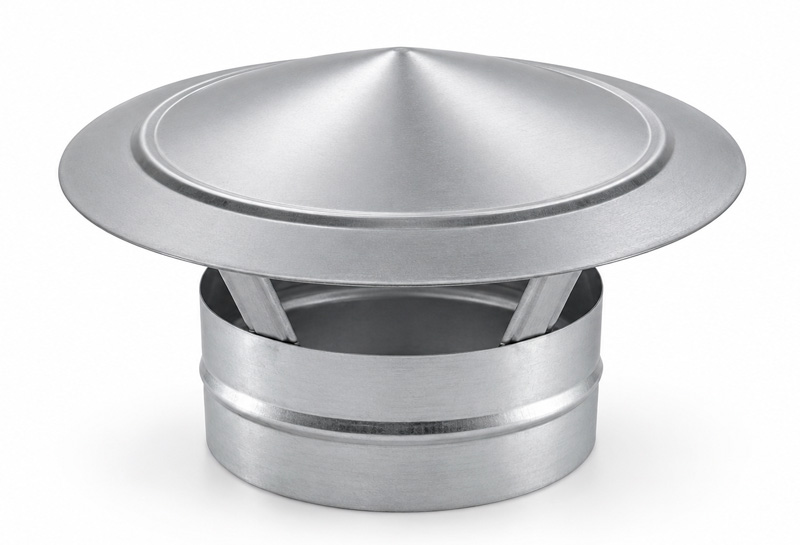

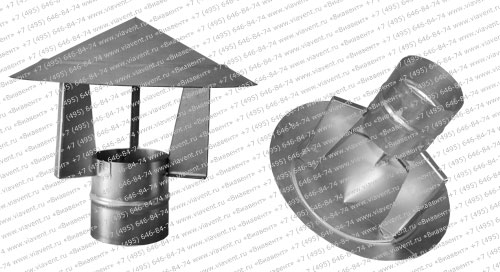

Зонты круглого сечения, из оцинкованной стали
Зонты устанавливают на вентиляционных шахтах с естественным и механическим побуждением с
целью защиты шахт от попадания в них атмосферных осадков.
Выбор типа зонта производится в соответствии с наружным размером горловины шахты, принятым в проекте.
| Диаметр D, мм | Диаметр D1, мм | Высота Н, мм | Высота Н1, мм | Масса, кг |
|---|---|---|---|---|
| 100 | 170 | 40 | 50 | 0,2 |
| 125 | 213 | 50 | 63 | 0,3 |
| 140 | 238 | 56 | 70 | 0,3 |
| 160 | 272 | 64 | 80 | 0,4 |
| 180 | 306 | 72 | 90 | 0,5 |
| 200 | 340 | 80 | 100 | 0,6 |
| 225 | 383 | 90 | 113 | 0,8 |
| 250 | 425 | 100 | 125 | 1,3 |
| 280 | 476 | 112 | 140 | 1,5 |
| 315 | 536 | 126 | 158 | 1,9 |
| 355 | 604 | 142 | 178 | 2,3 |
| 400 | 680 | 160 | 200 | 2,9 |
| 450 | 765 | 180 | 225 | 3,7 |
| 500 | 850 | 200 | 250 | 4,5 |
| 560 | 952 | 224 | 280 | 7,1 |
| 630 | 1071 | 252 | 315 | 18,1 |
| 710 | 1207 | 284 | 355 | 23,1 |
| 800 | 1360 | 320 | 400 | 30,7 |
| 900 | 1530 | 360 | 450 | 37,9 |
| 1000 | 1700 | 400 | 500 | 49,7 |
| 1120 | 1904 | 448 | 560 | 55,6 |
| 1250 | 2125 | 500 | 625 | 74,8 |
Зонты круглого сечения изготавливаются на ниппельном и фланцевом соединении в зависимости от заказа.
Зонты круглого сечения с диаметра Ф630 изготавливаются на сварной раме из уголка 25х25х4
Схема конструкции зонта с ниппельным соединением
Схема конструкции зонта на сварной раме
