Гибкие вставки
Гибкие вставки предназначены для предотвращения передачи
вибрации от агрегата вентиляционной
системы к воздуховоду и применяются в вентиляционных установках,
перемещающих воздух в интервале температур от – 40 до + 80.
Также служат для обеспечения герметичного гибкого стыка.
Гибкие вставки круглого сечения
| Диаметр, мм | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 450 | 500 | 560 | 630 | 710 | 800 | 900 | 1000 | 1250 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Цена, руб./шт. | 259 | 290 | 314 | 362 | 384 | 481 | 644 | 723 | 803 | 867 | 1010 | 1123 | 1331 | 1497 | 1664 | 1751 |

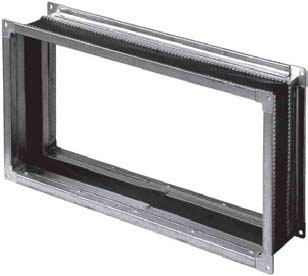

Гибкие вставки прямоугольного сечения
| Размеры, мм | Цена, руб./шт. | Размеры, мм | Цена, руб./шт. |
|---|---|---|---|
| 141x141 | 269 | 400х250 | 607 |
| 175х175 | 331 | 400х300 | 653 |
| 221x221 | 416 | 500x250 | 699 |
| 280x280 | 524 | 500x300 | 745 |
| 350x350 | 653 | 600x300 | 900 |
| 441x441 | 821 | 600x350 | 949 |
| 560x560 | 1040 | 600x400 | 999 |
| 150х100 | 239 | 700х300 | 999 |
| 150х150 | 285 | 700x400 | 1098 |
| 200х100 | 285 | 700х500 | 1197 |
| 200х150 | 331 | 800х400 | 1197 |
| 200x200 | 377 | 800x500 | 1296 |
| 250х100 | 331 | 800х600 | 1394 |
| 250х150 | 377 | 900х300 | 1197 |
| 250x200 | 423 | 900х400 | 1296 |
| 250x250 | 469 | 900x500 | 1394 |
| 300х150 | 423 | 900х600 | 1493 |
| 300x200 | 469 | 900х700 | 1592 |
| 300x250 | 515 | 1000х300 | 1296 |
| 300x300 | 561 | 1000х400 | 1394 |
| 350х150 | 469 | 1000x500 | 1493 |
| 350x200 | 515 | 1000x600 | 1592 |
| 350x250 | 561 | 1000x700 | 1691 |
| 350x300 | 607 | 1000x800 | 1790 |
| 400х150 | 515 | 1000x900 | 1889 |
| 400x200 | 561 | 1000х1000 | 1988 |
Гибкие вставки представляют собой конструкцию, состоящую из двух фланцев из шины соединенных между собой гибким материалом. Фланцы соединены между собой токопроводящим многожильным проводом для осуществления заземления всей установки в целом и для отвода статического электричества. В качестве гибкого материала стандартно используется винил.
Монтаж гибких вставок в системе вентиляции осуществляется
путем крепления торцевых фланцев к ответным фланцам в
вентиляционной системе. Крепление осуществляется при помощи
оцинкованных болтов и скоб. При монтаже гибких вставок в
вентиляционных системах, необходимо использовать герметизирующий
уплотнитель который необходимо наклеивать на соединительную
поверхность фланцев.
Обратите внимание!!! Гибкие вставки не допускается использовать
в качестве несущей конструкции
при монтировании их в систему во избежание выхода из строя в
следствии чрезмерной механической нагрузки.
