Клапаны противопожарные систем вентиляции КЛОП-3

Цены

Противопожарные клапаны КЛОП-3 по функциональному назначению изготавливаются в двух исполнениях – нормально открытые (НО) и нормально закрытые (НЗ).

Противопожарные нормально открытые (НО) клапаны КЛОП-3 предназначены для блокирования распространения пожара и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования зданий и сооружений различного назначения.

Дымовые и нормально закрытые противопожарные клапаны КЛОП-3 используются в системах вытяжной и приточной противодымной вентиляции, в том числе в приточных системах лифтов для транспортирования пожарных подразделений. Применение клапанов осуществляется в соответствии с нормативными требованиями.

Клапаны КЛОП-3 не подлежат установке в помещениях категорий А и Б по взрыво- пожароопасности. В этих помещениях могут быть установлены клапаны КЛОП-1 или КЛОП‑2 во взрывобезопасном исполнении.

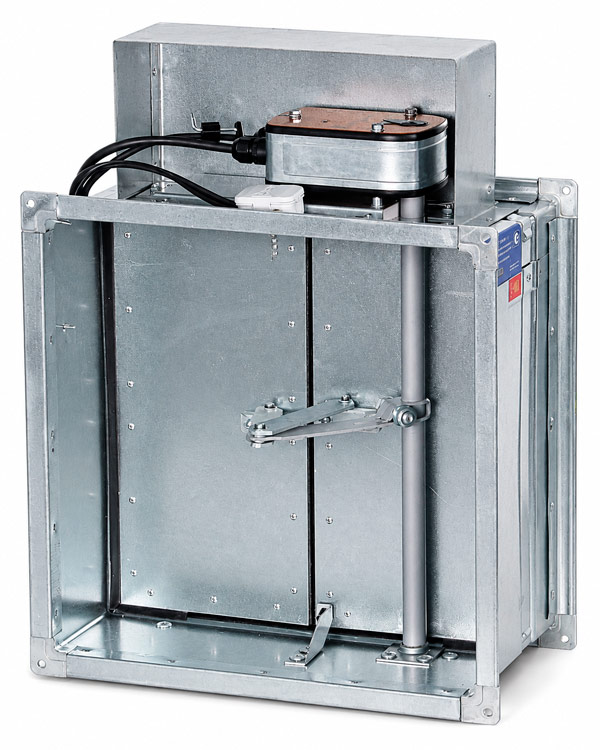

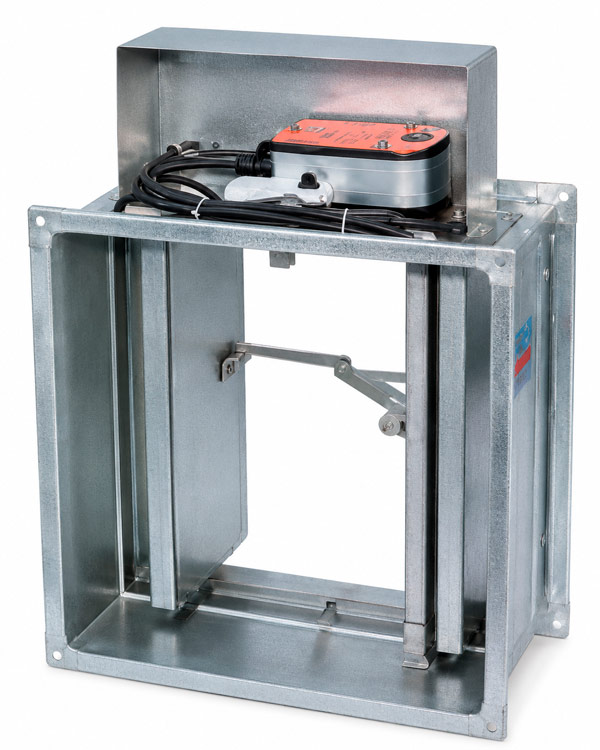

«Канальный» клапан КЛОП-3 с электромагнитным приводом «Канальный» клапан КЛОП-3 с приводом BELIMO «Стеновой» клапан КЛОП-3 с приводом BELIMO

Предел огнестойкости клапанов

  в режиме нормально открытого (огнезадерживающего) клапана:
/////// при расположении привода со стороны теплового воздействия – EI 90
  при расположении привода со стороны, противоположной тепловому воздействию – EI 90
  при установке клапана на участке воздуховода за пределами ограждающей строительной конструкции с нормируемым пределом огнестойкости - EI 90
  в режиме нормально закрытого клапана - EI 120
  в режиме дымового клапана - E 120

Типы клапанов КЛОП-3

канальный (К) —  с двумя присоединительными фланцами с наружным размещением привода

стеновой (С) —  с одним присоединительным фланцем с внутренним размещением привода

Клапаны КЛОП-3 работоспособны в любой пространственной ориентации. При проектировании и установке клапанов в системах вентиляции следует учитывать удобство доступа к приводу клапана.

Преимуществом «канальных» НО клапанов КЛОП-3 больших размеров является надежность их работы при больших скоростях и расходах воздуха и значительной асимметрии профиля скоростей по сечению воздуховода, возникающей, например, вблизи резкого поворота воздуховода. По этой причине эти клапаны рекомендуется устанавливать в воздуховодах большого сечения, пересекающих ограждающие строительные конструкции вентиляционных камер с установленными в них вентиляторами высокой производительности.

Вид климатического исполнения клапанов У3 по ГОСТ 15150-69. Клапаны могут устанавливаться внутри помещений с температурой среды от – 30°С до + 40°С при отсутствии прямого воздействия атмосферных осадков и конденсации влаги на заслонке.
Окружающая среда должна быть взрывобезопасной, не содержащей агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.

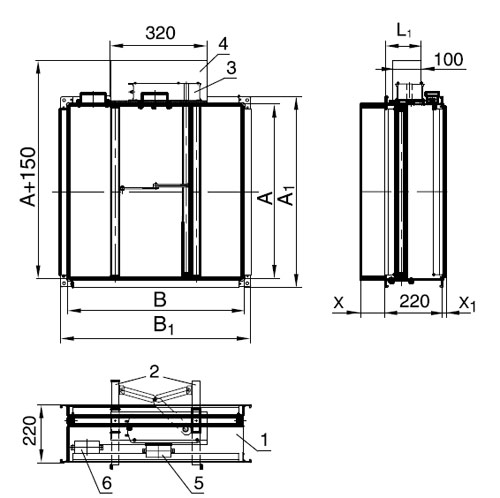

Схема конструкции «канального» клапана КЛОП-3 с двумя заслонками

На клапанах прямоугольного сечения привод устанавливается на меньшей стороне В.
L1 – расстояние от фланца до края защитного кожуха
А, В – размеры внутреннего сечения «канального» клапана (A  B), мм
При А600 мм используется шина №20 (А1=А+40 мм, B1=B+40 мм).
При А600 мм используется шина №30 (A1=A+60 мм, B1=B+60 мм).
Смотровые люки в корпусах клапанов отсутствуют.

1 – корпус клапана; 2 – заслонки; 3 – привод; 4 – защитный кожух; 5 – ТРУ (для НО клапанов); 6 – коробка соединительная с клеммной колодкой;

Клапаны «канального» типа изготавливаются в двух исполнениях – противопожарные нормально открытые (НО) клапаны с пределом огнестойкости EI 90 и противопожарные нормально закрытые (НЗ) клапаны с пределом огнестойкости EI 120.
Противопожарные НО клапаны выпускаются с электромеханическим приводом BELIMO типа BFL, BFN, BLF или BF (для клапанов больших размеров) с терморазмыкающим устройством (ТРУ) на 72°С (по специальному заказу на клапаны могут быть установлены ТРУ на 93 или 141 °С).
Противопожарные НЗ клапаны выпускаются с реверсивным приводом BELIMO типа BLE или BE (для клапанов больших размеров).

Клапаны изготавливаются из оцинкованной стали. В зависимости от размеров клапаны имеют одну или две заслонки. Одна заслонка устанавливается в клапанах с размером В от 150 до 350 мм, две заслонки – в клапанах с размером В от 400 до 1000 мм.
Отличительными особенностями «канальных» клапанов КЛОП-3 от клапанов КЛОП-1 и КЛОП-2 являются:
укороченная длина корпуса клапана (220 мм);
наличие двух заслонок у клапанов больших размеров (В400 мм);
существенно пониженные значения коэффициентов местного сопротивления клапанов небольших размеров с одной заслонкой по сравнению с КЛОП-1.


Типоразмеры и площадь проходного сечения канальных КЛОП-3

Масса клапанов КЛОП-3

Значения вылета заслонки за корпус канального клапана, мм

B, мм 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000
Х, мм 0 14 39 64 89 76 76 76 76 76 76 76 76 76 76 76 76 76
Х1, мм 0 0 13 38 63 0 0 0 0 18 43 68 93 118 143 168 193 218

Значения коэффициентов местного сопротивления ζB «канальных» клапанов КЛОП-3 с наружным приводом в зависимости от размера В внутреннего сечения клапана (воздуховода)

B, мм 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000
ζζζB 0 14 39 64 89 76 76 76 76 76 76 76 76 76 76 76 76 76
