Клапаны допускаются к эксплуатации в помещениях с неагрессивной газовоздушной средой с положительной температурой, которая не превышает 35°С и относительной влажностью не более 80%.
Конструкция клапана состоит из корпуса и установленного внутри него на осях вращения, полотна коробчатой формы толщиной 40 мм. Ось вращения полотна клапана смещена, в результате чего закрывание заслонки и прижатие его к упорам происходит под воздействием силы тяжести.
Установка заслонки в открытое положение производится поворотом рукоятки, которая неподвижно закреплена на одной оси с заслонкой и фиксируется заводом рычага с пальцем под замок, детали которого спаяны легкоплавким сплавом по ТУ6-09-4064-75 с температурой плавления 72°С
При возникновении температуры окружающей среды выше 72°С детали замка распадаются и освобожденное полотно под воздействием сили тяжести мгновенно перекрывает проходное сечение клапана.
С целью предотвращения искрообразования, при работе клапана во взрывоопасных средах, детали, которые контактируют при работе с поверхностью корпуса, изготовлены из латуни Л63. Остальные детали выполнены из стали марки Ст3.
Клапаны изготавливаются по типовой серии серия 5.904-71-93
Обозначение | Размеры, мм | Цена, руб./шт. |
АЗЕ 107.000-00 | 250х250 | 11 854 |
АЗЕ 107.000-01 | 300х250 | 12 450 |
АЗЕ 107.000-02 | 400х400 | 16 798 |
АЗЕ 107.000-03 | 500х500 | 21 313 |
АЗЕ 107.000-04 | 600х600 | 31 560 |
АЗЕ 107.000-05 | 800х800 | 42 164 |
АЗЕ 107.000-06 | 1000х1000 | 56 888 |

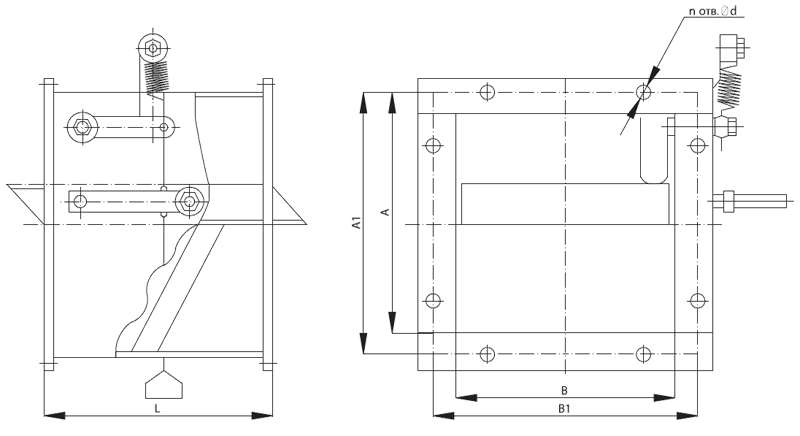

Обозначение | Размеры, мм | Количество, шт | Масса, кг | |||
АхВ | А1хВ1 | L | d | n | ||
АЗЕ 107.000-00 | 250х250 | 280х280 | 245 | 8 | 8 | 13,5 |
АЗЕ 107.000-01 | 300х250 | 330х280 | 300 | 8 | 10 | 15 |
АЗЕ 107.000-02 | 400х400 | 430х430 | 415 | 8 | 12 | 25 |
АЗЕ 107.000-03 | 500х500 | 530х530 | 530 | 8 | 16 | 37 |
АЗЕ 107.000-04 | 600х600 | 630х630 | 650 | 10 | 20 | 54 |
АЗЕ 107.000-05 | 800х800 | 830х830 | 880 | 10 | 20 | 86 |
АЗЕ 107.000-06 | 1000х1000 | 1040х1040 | 1100 | 12 | 24 | 128 |
