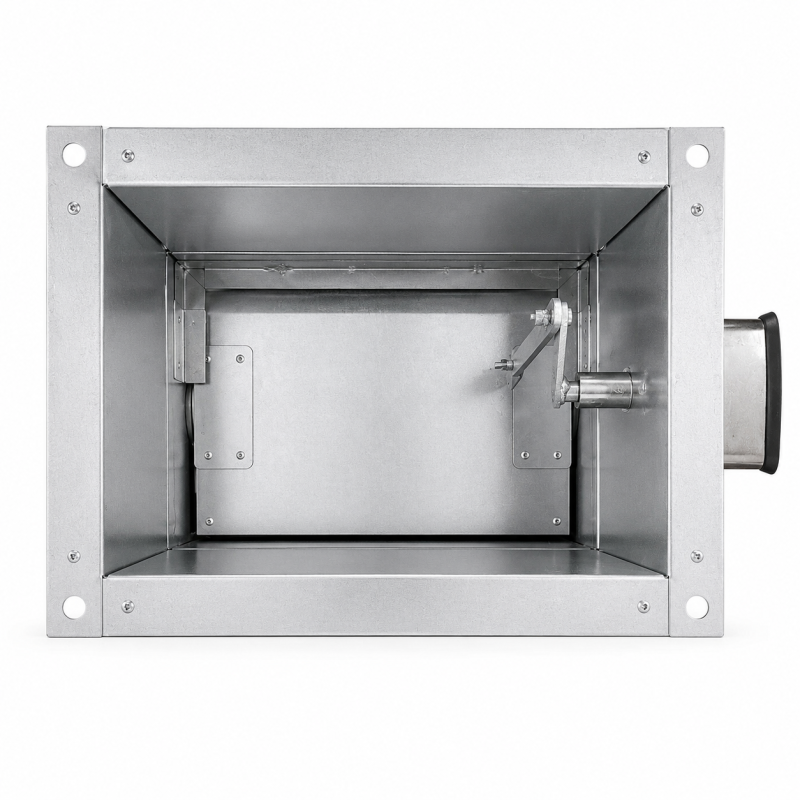

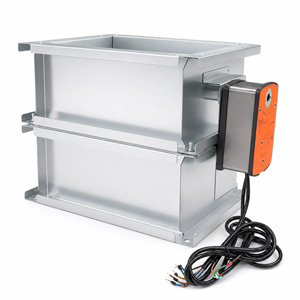

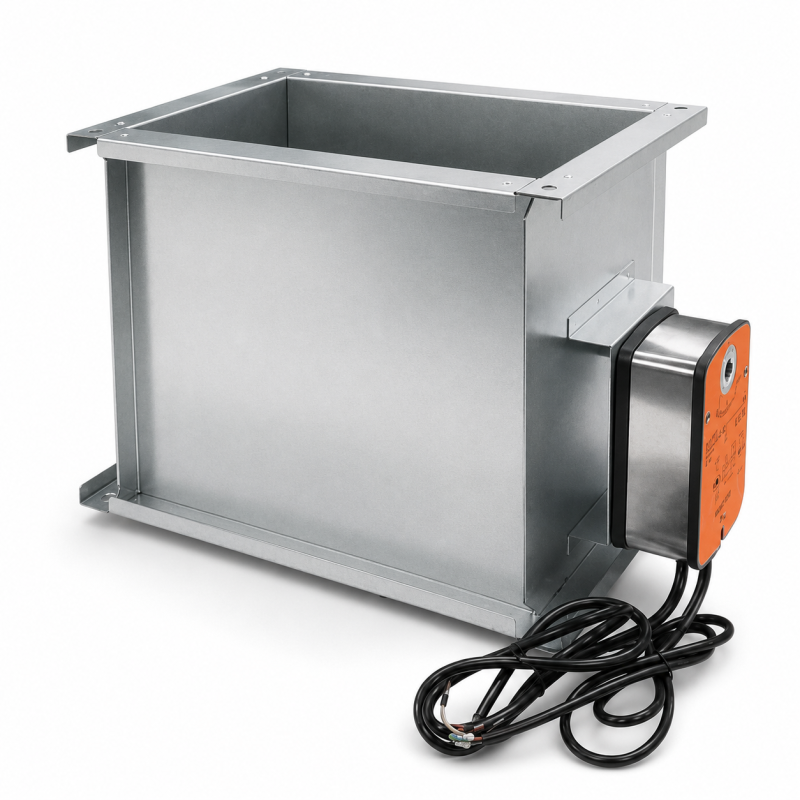

Клапан противопожарный КПФ-1М

Клапаны КПФ-1М предназначен для блокирования распространения продуктов горения по каналам систем вентиляции и кондиционирования, для противопожарной защиты проемов в ограждающих строительных конструкциях помещений различного назначения, а также для открытия проемов в каналах систем вытяжной противодымной и приточной вентиляции зданий и сооружений.

Клапаны могут устанавливаться внутри помещений с температурой среды от -30°С до +40°С при отсутствии прямого воздействия атмосферных осадков и конденсации влаги на заслонке. Окружающая среда должна быть взрывобезопасной, не содержащей агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.

Клапан может применятся, как в качестве противопожарного, так и дымового согласно СнИП 41-012003.

Клапан оснащен автоматически и дистанционно управляемым приводом, обеспечивающим срабатывание клапана вне зависимости от пространственной ориентации плоскости его установки.

Эксплуатация клапана должна осуществляться в закрытых помещениях, кроме помещений категории А и Б по пожаровзрывоопасности.

Типоразмерный ряд внутренних размеров поперечного сечения клапанов от 150х150 мм до 1500х1500 мм с шагом 50 мм.

Предел огнестойкости

— конструктивное исполнение 01 (НО, НЗ) — EI 90
— конструктивное исполнение 02 (НО, НЗ) - EI 120
— в режиме дымового клапана - E 120

Клапаны работоспособны в любой пространственной ориентации.
Возможно изготовление прямоугольных нестандартных клапанов с шагом 50 мм, цена на которые определяется по большей стороне сечения.

Клапаны КПФ-1М канального типа выпускается с двумя присоединительными фланцами. Привод устанавливается снаружи корпуса.

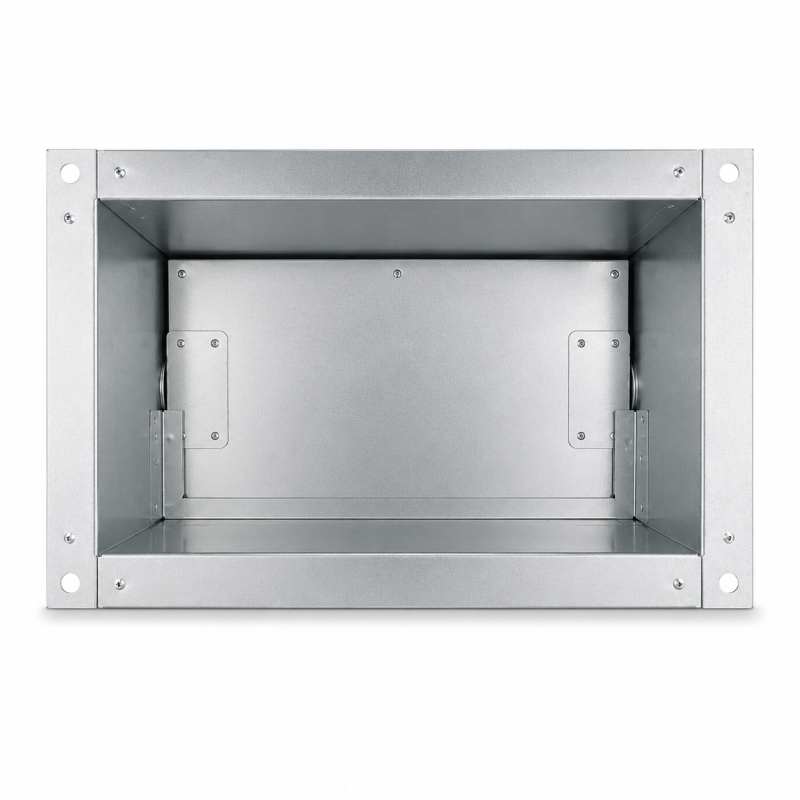

Клапан «стенового» типа изготавливается с одним присоединительным фланцем. Размещение привода – внутри.
Корпус клапана изготавливается из оцинкованной стали.
Створка клапана заполнена термоизоляционным материалом. В зависимости от размеров клапаны имеют одну или несколько створок.

Клапан оснащен автоматическим или дистанционно управляемым приводом, обеспечивающим срабатывание клапана независимо от пространственной ориентации плоскости его установки.

Структура обозначения клапанов КПФ-1М при заказе и в документации

КПФ-1М - (...) - ... - .... - ... - ...
                                      Наименование клапана

    Предел огнестойкости, мин (60 или 90)

    Функциональное назначение:

    НО - нормально открытый
НЗ - нормально закрытый
    Особое исполнение корпуска

          МС - морозостойкий
КС - коррозионностойкий (из нержавеющей стали)
        Тип привода заслонки:

      Belimo MB 230/24 - электромеханический привод Belimo (Швейцария) с возвратной пружиной
Belimo MBE 230/24 - реверсивный привод Belimo (Швейцария)
MB BLE/BLF - электромеханический/реверсивный привод Nanotek (Китай)
ЭМ - электромагнитный привод
    Размеры внутреннего сечение клапана

  AxB, мм - прямоугольный
D, мм - круглый

Типы приводов

— электромеханический привод Belimo или аналогичные электроприводы;
— электромагнитный привод.
Применение клапана осуществляется в соответствии с требованиями нормативной документации и специальных технических условий.

Климатическое исполнение

общепромышленные клапаны — У3 по ГОСТ 15150-69
морозостойкие клапаны — УХЛ2 по ГОСТ 15150-69

Схема конструкции клапанов

Внутренние размеры поперечного сечения клапана должны соответствовать внутренним размерам поперечного сечения присоединительных конструкций воздуховодов.

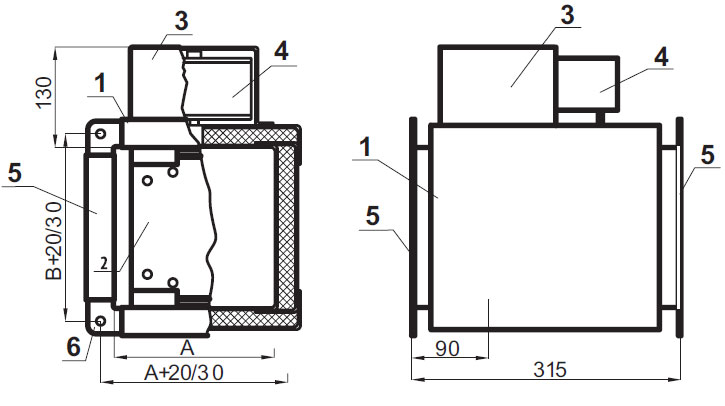

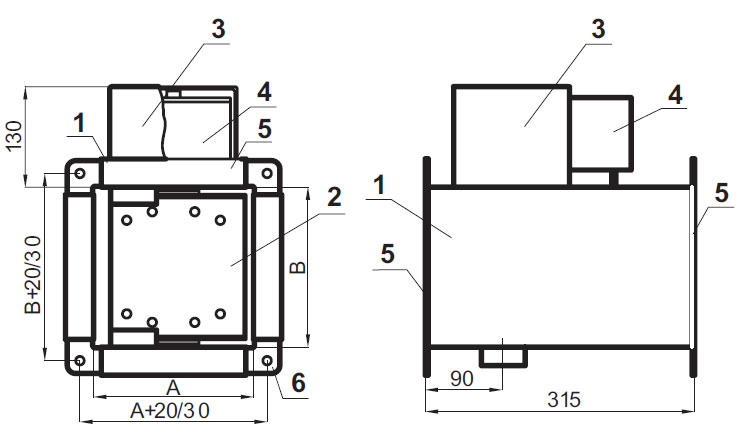

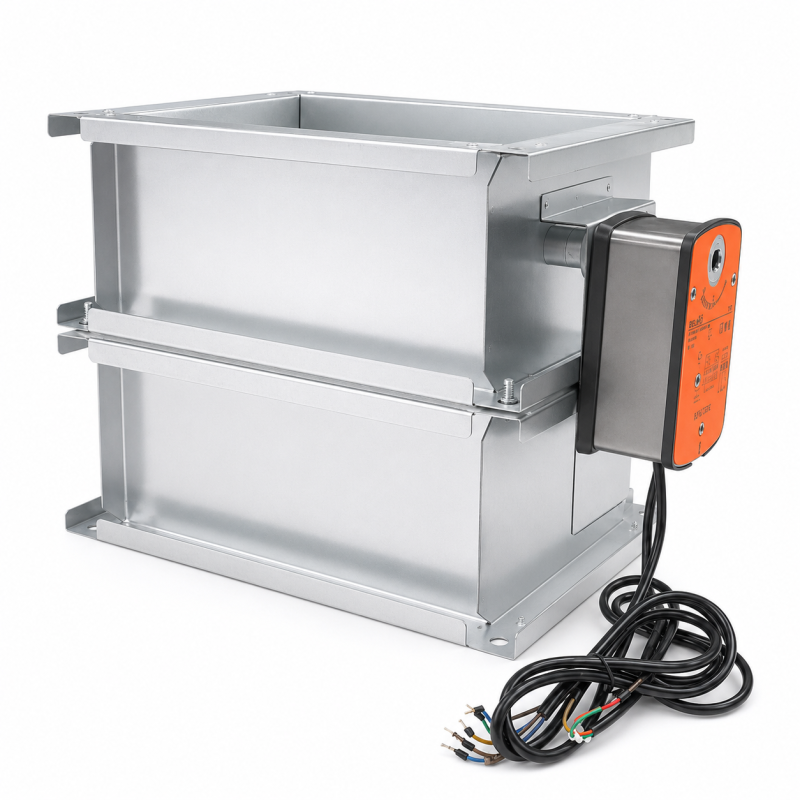

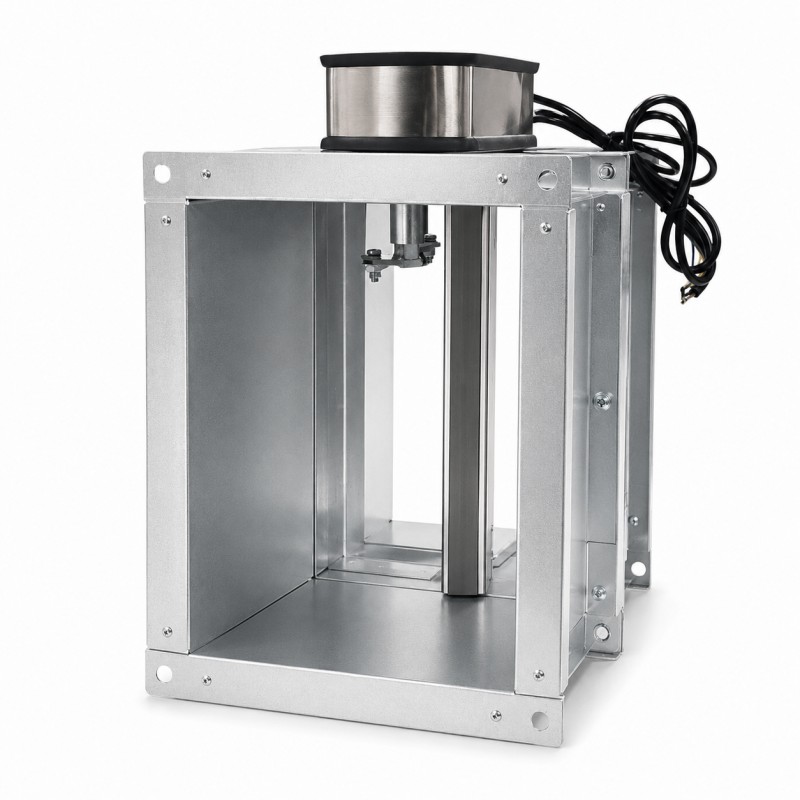

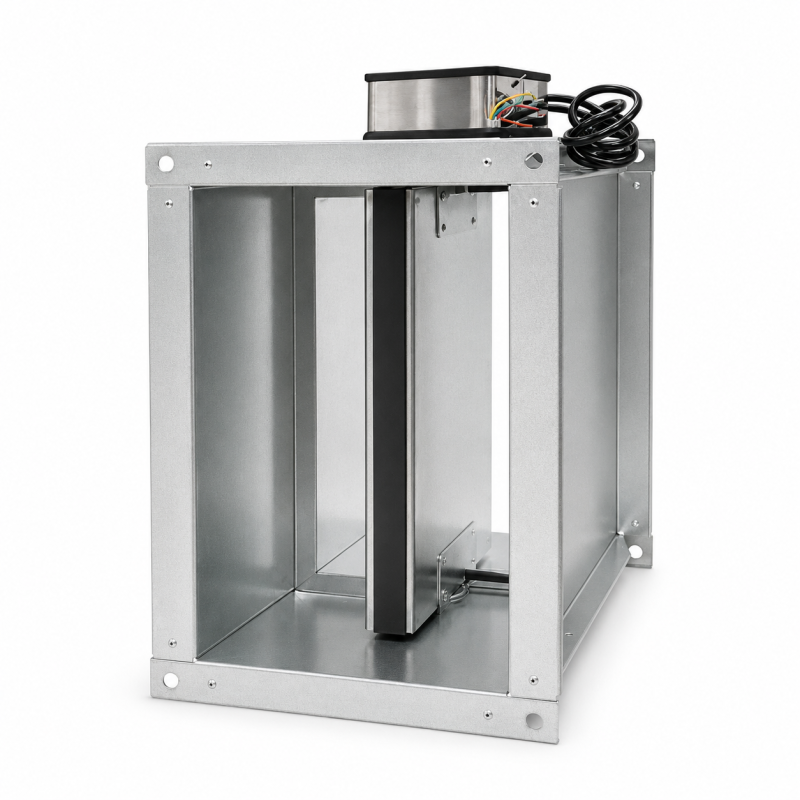

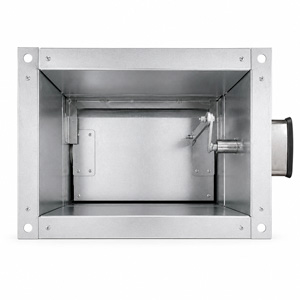

Схема конструкции прямоугольного КПФ-1М

1 — корпус клапана 2 — заслонка 3 — защитный кожух 4 — привод 5 — присоединительные фланцы ось заслонки; 6 - уголок

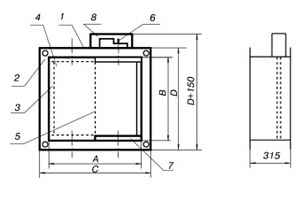

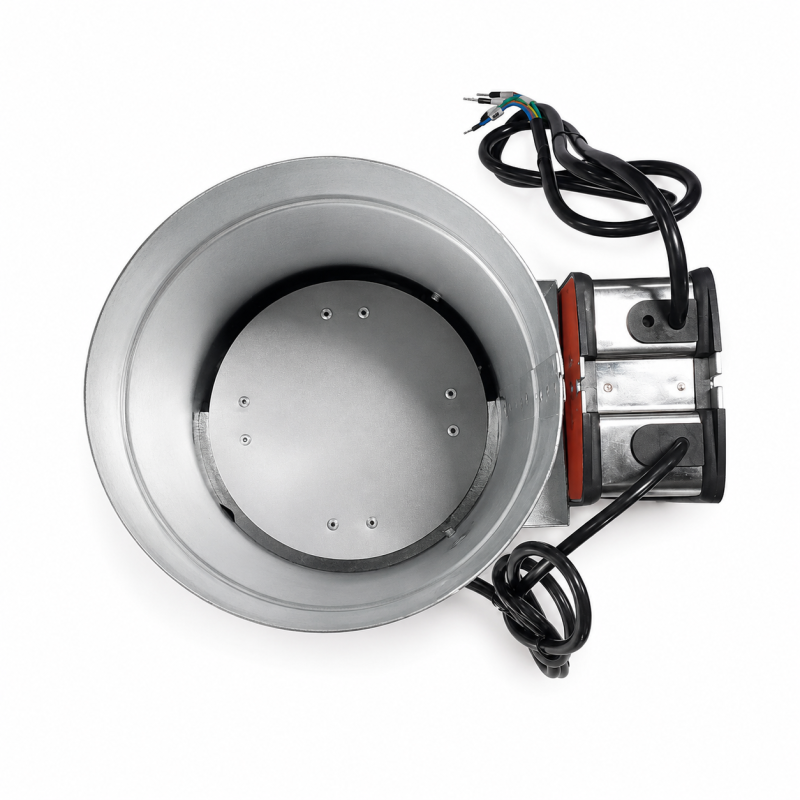

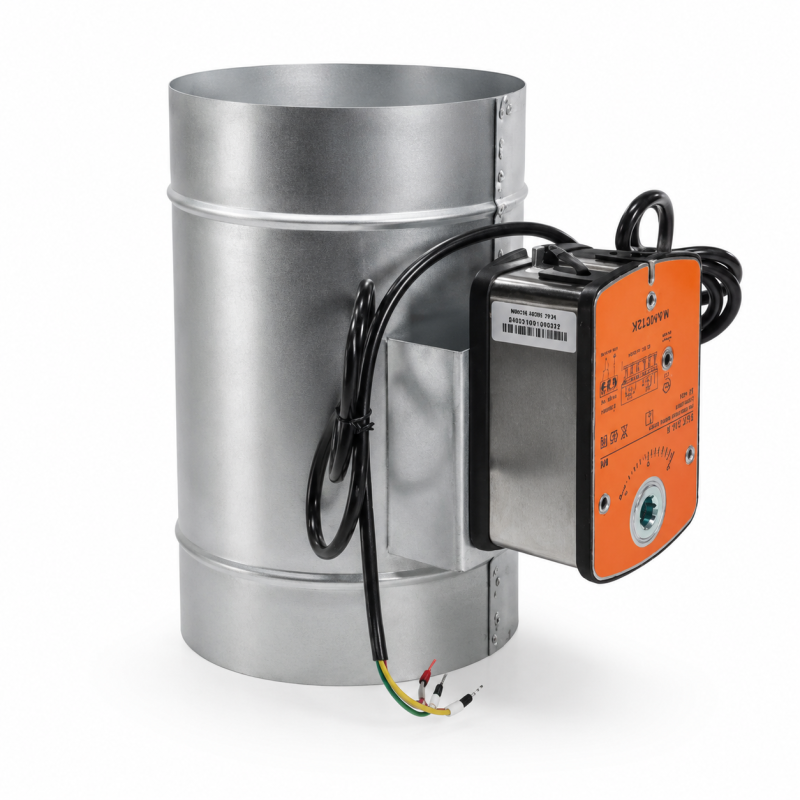

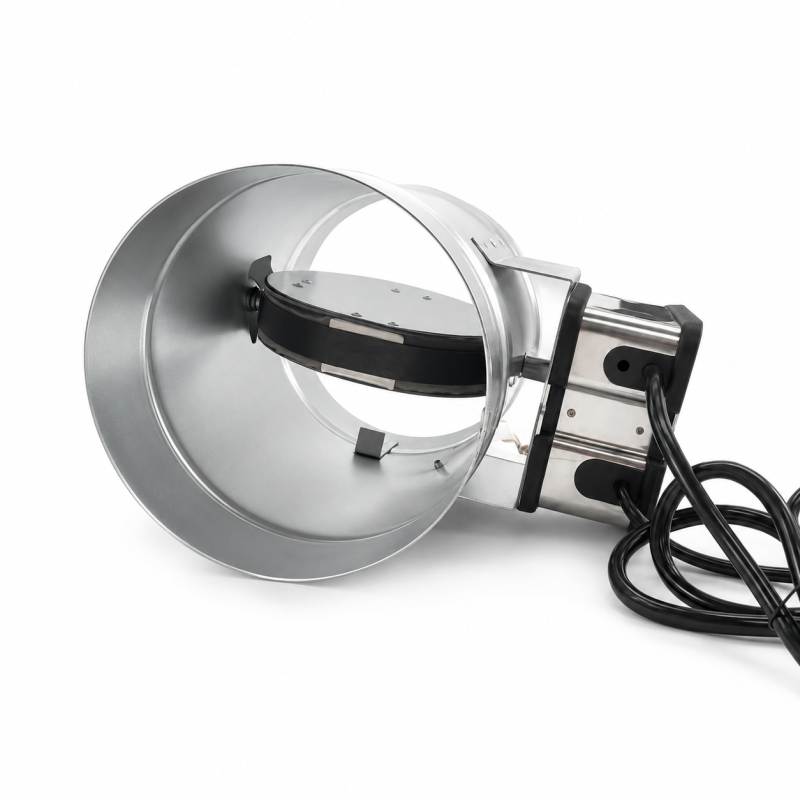

Схема конструкции круглого КПФ-1М

1 — корпус клапана 2 — заслонка 3 — защитный кожух 4 — привод

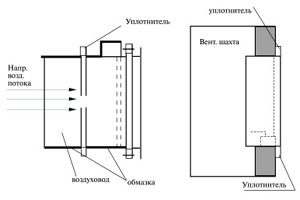

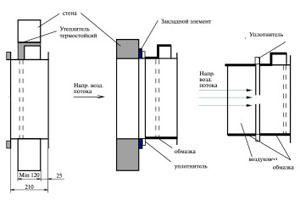

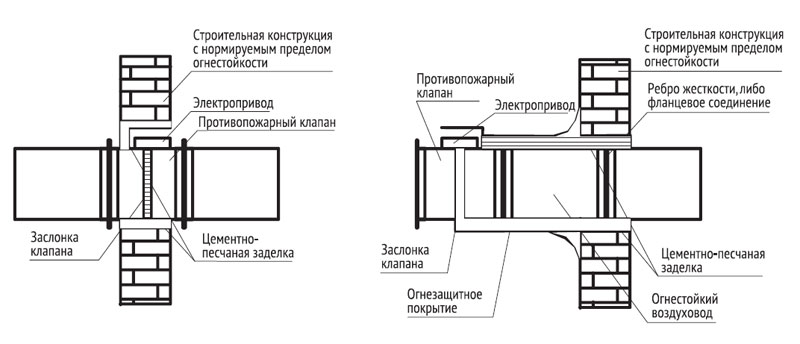

Монтажные схемы

Вылет створки за корпус клапана, EI 90 и EI 120

150

200

300

400

500

600

700

800

900

1000

1100

1200

1300

1400

1500

150

0/0

0/0

0/0

0/0

0/0

0/0

0/0

0/0

0/0

0/0

0/0

0/0

0/0

0/0

0/0

200



5/0

5/0

5/0

5/0

5/0

5/0

5/0

5/0

5/0

5/0

5/0

5/0

5/0

5/0

250





30/0

30/0

30/0

30/0

30/0

30/0

30/0

30/0

30/0

30/0

30/0

30/0

30/0

300





55/0

55/0

55/0

55/0

55/0

55/0

55/0

55/0

55/0

55/0

55/0

55/0

55/0

350







80/0

80/0

80/0

80/0

80/0

80/0

80/0

80/0

80/0

80/0

80/0

80/0

400







105/0

105/0

105/0

105/0

105/0

105/0

105/0

105/0

105/0

105/0

105/0

105/0

500









155/30

155/30

155/30

155/30

155/30

155/30

155/30

155/30

155/30

155/30

155/30

600











205/80

205/80

205/80

205/80

205/80

205/80

205/80

205/80

205/80

205/80

700













80/0

80/0

80/0

80/0

80/0

80/0

80/0

80/0

80/0

800















105/0

105/0

105/0

105/0

105/0

105/0

105/0

105/0

900

















130/5

130/5

130/5

130/5

130/5

130/5

130/5

1000



















155/30

155/30

155/30

155/30

155/30

155/30

1100





















105/0

105/0

105/0

105/0

105/0

1200























105/0

105/0

105/0

105/0

1300

























155/30

155/30

155/30

1400



























155/30

155/30

1500





























155/30

D, диаметр, мм 100 125 160 200 225 250 280 315 355 400 450 500 560 600 710 800
длина корпуса 310 310 310 310 310 310 410 410 410 410 410 410 410 410 410 410
вылет 0/0 0/0 0/0 0/0 0/0 0/0 0/0 0/0 17/0 40/0 65/0 90/0 120/30 140/50 195/105 240/150

Коэффициент местного сопротивления

КПФ-1М EI 90

А/В

150

200

300

400

500

600

700

800

900

1000

1100

1200

1300

1400

1500

150

1,12

0,95

0,82

0,72

0,64

0,61

0,55

0,49

0,45

0,43

0,42

0,41

0,4

0,39

0,39

200



0,73

0,64

0,57

0,53

0,49

0,45

0,43

0,41

0,39

0,38

0,37

0,35

0,34

0,34

300





0,46

0,38

0,34

0,33

0,32

0,31

0,3

0,3

0,29

0,28

0,27

0,26

0,26

400







0,31

0,27

0,26

0,25

0,24

0,23

0,23

0,22

0,21

0,2

0,19

0,19

500









0,22

0,2

0,2

0,19

0,18

0,18

0,17

0,16

0,15

0,14

0,14

600











0,17

0,15

0,14

0,13

0,12

0,12

0,11

0,11

0,11

0,08

700













0,13

0,12

0,11

0,1

0,1

0,09

0,1

0,1

0,1

800















0,11

0,1

0,09

0,09

0,09

0,09

0,09

0,09

900

















0,09

0,08

0,08

0,08

0,08

0,08

0,08

1000



















0,08

0,08

0,08

0,08

0,08

0,08

1100





















0,08

0,08

0,07

0,07

0,07

1200























0,07

0,07

0,07

0,07

1300

























0,06

0,06

0,06

1400



























0,06

0,06

1500





























0,05

D, диаметр, мм 100 125 160 200 225 250 280 315 355 400 450 500 560 600 710 800
1,92 1,61 1,19 0,68 0,049 0,039 0,029 0,19 0,19 0,19 0,098 0,098 0,098 0,98 0,98 0,99

КПФ-1М EI 120

А/В 150 200 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500
150 1,29 1,09 0,94 0,82 0,73 0,7 0,63 0,55 0,52 0,49 0,48 0,47 0,46 0,45 0,45
200   0,84 0,73 0,65 0,6 0,56 0,52 0,49 0,46 0,45 0,44 0,42 0,4 0,39 0,39
300     0,52 0,44 0,37 0,38 0,37 0,36 0,34 0,33 0,32 0,32 0,31 0,29 0,29
400       0,34 0,3 0,29 0,28 0,27 0,26 0,26 0,25 0,24 0,23 0,22 0,22
500         0,23 0,22 0,22 0,21 0,2 0,2 0,19 0,17 0,16 0,15 0,15
600           0,17 0,16 0,15 0,14 0,14 0,13 0,12 0,12 0,12 0,12
700             0,13 0,12 0,11 0,1 0,1 0,09 0,1 0,1 0,1
800               0,11 0,1 0,09 0,09 0,09 0,09 0,09 0,09
900                 0,09 0,08 0,08 0,08 0,08 0,08 0,08
1000                   0,08 0,08 0,08 0,08 0,08 0,08
1100                     0,08 0,08 0,07 0,07 0,07
1200                       0,07 0,07 0,07 0,07
1300                         0,06 0,06 0,06
1400                           0,06 0,06
1500                             0,05

Масса клапанов, кг, не более

КПФ-1М EI 90

А/В

150

200

300

400

500

600

700

800

900

1000

1100

1200

1300

1400

1500

150

7,4

8

9,2

11

11,6

14,1

15,5

16,9

18,3

19,7

21,2

22,5

24

25,3

26,5

200



8,6

10

11,5

12,5

15,5

16,8

18,3

19,6

21

22,5

23,7

25,2

26,7

28

300





11,6

13,3

14,8

18,2

20

21,7

23,5

25,3

27,3

30

30,7

32,5

34,4

400







15,2

17,2

20,7

22,7

24,7

28

29,3

31,5

34,3

36,5

40

41,5

500









19,5

23,5

26

28,3

31,3

33,8

36,5

40

41,2

44,3

46,8

600











27

29,9

32,5

35,4

38,3

41

43,8

46,5

49,5

53,3

700













32,8

35,8

38,8

41,7

44,8

47,9

50,8

54,2

59,5

800















39,4

42,5

45,7

49

52,3

55,3

60

65,8

900

















46,5

50,3

54

56,8

60

64

72

1000



















54,5

60,3

61,5

65,5

70

78,3

1100





















57,3

66,2

69,3

73,5

84,6

1200























71

73,5

78

91

1300

























78

83

97,3

1400



























87,8

103,5

1500





























110

КПФ-1М EI 120

А/В

150

200

300

400

500

600

700

800

900

1000

1100

1200

1300

1400

1500

150

9

9,8

11,5

13

14,5

16,5

18,5

20,7

23,5

25,5

28

30,5

32,8

35

37,5

200



10,5

12,3

14

16

17,5

20

22,3

24,7

27,4

30

32

34,5

36,8

39,3

300





14,6

16,6

18,5

20,5

23

26

29

31,8

34,5

37,5

41

44

47

400







19

22

24,7

27,5

30,6

33,5

36,5

39,5

43

45,9

49

52

500









24,5

27,6

30,9

34

37,5

40,5

43,5

46,8

50

53,3

57,5

600











31,5

35,3

40

42,5

46

49,5

53,5

56,8

60,5

62,5

700













39

42,8

46,5

50,5

54,5

58,3

62

65,5

67,3

800















47

51

54

59

62,5

67

70,5

72,3

900

















55,5

59,6

64,5

67,8

72,2

75,5

77

1000



















64,5

69

72,5

77,5

80

82

1100





















73,5

77,5

82,5

84,5

86,8

1200























82

87,5

89,7

92

1300

























92,5

94,8

96,5

1400



























99

101,5

1500





























110

D, диаметр, мм 100 125 160 200 225 250 280 315 355 400 450 500 560 600 710 800
Масса 4,1 4,4 4,5 4,9 5,3 5,5 5,9 6,5 8,5 9 10,4 11,5 13 16,7 23,5 27
