Клапан обратный искробезопасный АЗЕ, серия 3.904-18

Клапаны обратные взрывозащищенные прямоугольного сечения А3Е 025; А3Е 026; А3Е 027 и круглого сечения А3Е 028 серии 3.904-18, предназначены для регулирования количества воздуха в вентиляционных системах взрывоопасных производств а также для предотвращения перетекания воздуха через ответвления к отключенным вентиляторам (от отключенных вентиляторов) при присоединение последних к коллекторам.

Обратные искробезопасные клапаны допускаются для применения в вентиляционных системах, перемещающих взрывоопасные газо-паровоздушные смеси всех групп по классификации ГОСТ 12.1.011 и могут устанавливаться во взрывоопасных зонах помещений классов В-1,В-1а и В-1б. Давление в системе до 150 кГс/м2, скорость перемещаемой среды от 6 до 20 м/с.

Необходимый минимальный динамический напор для открытия клапана 20±0,5 Па ((2±0,5) кГс/м2)

В соответствии с СНиП 2.04.05-91 в отверстиях и воздуховодах, пересекающих противопожарные стены и перегородки помещений взрывоопасных производств следует устанавливать клапаны обратные взрывозащищенные.

Клапаны изготавливаются прямоугольного и круглого сечения.

Клапан обратный искробезопасный АЗЕ круглого сечения

Размер	Тип	Цена руб./шт.
Ф 250	АЗЕ 028.000	7 188
Ф 280	АЗЕ 028.000-01	11 500
Ф 315	АЗЕ 028.000-02	10 288
Ф 355	АЗЕ 028.000-03	13 189
Ф 400	АЗЕ 028.000-04	13 433
Ф 450	АЗЕ 028.000-05	16 993
Ф 500	АЗЕ 028.000-06	17 436
Ф 560	АЗЕ 028.000-07	19 836
Ф 630	АЗЕ 028.000-08	22 156
Ф 710	АЗЕ 028.000-09	25 732
Ф 800	АЗЕ 028.000-10	32 923
Ф 900	АЗЕ 028.000-11	40 351
Ф 1000	АЗЕ 028.000-12	44 425

Клапан обратный искробезопасный АЗЕ прямоугольного сечения

Размер	Тип	Цена руб./шт.
200х200	АЗЕ 025.000	6 986
250х250	АЗЕ 025.000-01	8 894
300х300	АЗЕ 025.000-02	10 104
400х400	АЗЕ 026.000	14 854
500х500	АЗЕ 026.000-01	16 967
600х60	АЗЕ 026.000-02	19 291
800х800	АЗЕ 027.000	26 351
1000х1000	АЗЕ 027.000-01	32 428

Габаритные и присоединительные размеры

Клапана выполнены по типовой серии 3.904-18 в соответствии с техническими условиями и по техническим характеристикам соответствует данным ТУ. Клапаны изготавливаются прямоугольного и круглого сечения.

Клапан обратный искробезопасный, круглого сечения, АЗЕ

Обозначение	Размеры, мм				Количество, шт.	Потери давления, кГ/м2		Масса, кг
Обозначение	D	D1	L	d	n	гор. участок	вер. участок	Масса, кг
АЗЕ 028.000-00	250	280	278	8	6	9,4	9,0	3,0
АЗЕ 028.000-01	280	310	308	8	6	9,4	9,0	5,2
АЗЕ 028.000-02	315	345	346	8	8	9,4	9,0	7,2
АЗЕ 028.000-03	355	385	386	8	8	9,4	9,0	9,5
АЗЕ 028.000-04	400	430	432	8	8	7,3	6,9	11,5
АЗЕ 028.000-05	450	480	484	8	10	7,6	7,2	13,7
АЗЕ 028.000-06	500	530	536	8	10	7,2	6,8	16,4
АЗЕ 028.000-07	560	590	600	8	10	7,2	6,8	19,3
АЗЕ 028.000-08	630	660	670	8	12	7,2	6,8	27,5
АЗЕ 028.000-09	710	740	752	10	12	7,2	6,8	34,5
АЗЕ 028.000-10	800	830	844	10	12	6,8	6,7	43,0
АЗЕ 028.000-11	900	940	952	10	16	6,8	6,7	58,0
АЗЕ 028.000-12	1000	1040	1052	10	16	6,8	6,7	70,3

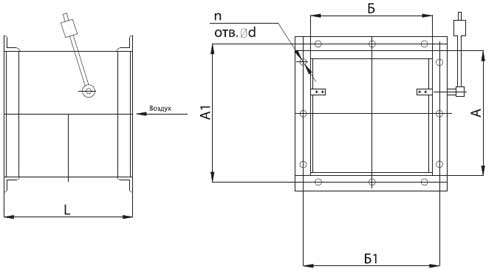

Клапан обратный искробезопасный, прямоугольного сечения, АЗЕ

Обозначение	Размеры, мм						Количество, шт.	Потери давления, кГ/м2		Масса, кг
Обозначение	А	Б	L	A1	Б1	d	n	гор. участок	вер. участок	Масса, кг
АЗЕ 025.000-00	150	150	150	180	180	8	8	8,2	7,8	3,5
АЗЕ 025.000-01	250	250	160	280	280	8	8	7,1	7,2	5,6
АЗЕ 025.000-02	300	250	160	330	280	8	10	7,6	7,2	6,3
АЗЕ 026.000-00	400	400	170	430	430	8	12	7,6	7,2	10,5
АЗЕ 026.000-01	500	500	170	530	530	8	16	7,6	7,5	13,5
АЗЕ 026.000-02	600	600	170	630	630	10	20	7,9	7,5	16,5
АЗЕ 027.000-00	800	800	200	830	830	10	20	8,7	8,3	30,5
АЗЕ 027.000-01	1000	1000	200	1040	1040	10	24	8,8	8,4	43,0

Устройство и принцип работы.

Конструкция клапана состоит из корпуса, внутри которого на полуосях установлена лопатка. Ось вращения лопатки смещена относительно оси симметрии, благодаря чему при воздействии воздушного потока возникает момент, поворачивающий полотно и устанавливающий клапан в открытое положение. При прекращении движения воздуха лопатка возвращается в исходное положение и происходит закрытие клапана. Для предотвращения искрообразования, при работе клапана во взрывоопасных средах, детали лопатки, контактирующие при работе с поверхностью корпуса, выполнены из латуни Л63. Остальные детали выполнены из стали марки СтЗ.

Указания по подготовке к работе, монтажу и эксплуатации.

Клапаны устанавливаются в систему воздуховодов с помощью фланцев. При установке клапана в горизонтальный воздуховод лопатка клапана должна открываться по направлению потока воздуха. При установке клапана в вертикальный воздуховод лопатка клапана должна открываться от потока воздуха снизу вверх.
В процессе эксплуатации должен проводиться профилактический осмотр клапанов (не реже одного раза в месяц) с проверкой сохранности крепления латунных накладок, наличия требуемого зазора между лопаткой и корпусом, сохранности покрытия.

Требование безопасности.

Клапаны обратные искробезопасные не допускается применять в системах, в которых перемещаются среды с агрессивностью по отношению к углеродистым сталям обыкновенного качества, выше агрессивности воздуха, запыленностью более 100мг/м3, содержащие липкие и волокнистые материалы.
При монтаже клапанов следует надежно закреплять их на подъемных устройствах. Монтаж производить с устойчивых площадок, исправным инструментом.

Транспортирование и хранение.

1.Клапаны транспортируются любым видом транспорта, в соответствии с Правилами перевозки грузов, действующими на данном виде транспорта и условия транспортировки должны соответствовать «условиям хранения 8» по ГОСТ 15150.
2. Клапаны транспортируются в собранном виде и в условиях, исключающих их механическое повреждение.
3.При перевозке клапанов железнодорожным транспортом размещение и крепление грузов в ящичной упаковке и неупакованных должно проводиться в соответствии с «Техническими условиями погрузки и крепления грузов», утвержденными Министерством путей сообщения.
4.Все механически обработанные и неокрашенные поверхности клапанов должны быть покрыты антикоррозионным составом, обеспечивающим хранение и транспортирование изделий в соответствии с ГОСТ 9.014-78.
5.Хранить клапаны следует в местах, защищенных от действия атмосферных осадков и прямых солнечных лучей, пыли и действия агрессивных паров и газов, в условиях, исключающих их механическое повреждение. Условия хранения клапанов должны соответствовать «условиям хранения 2 (С)» по ГОСТ 15150.
