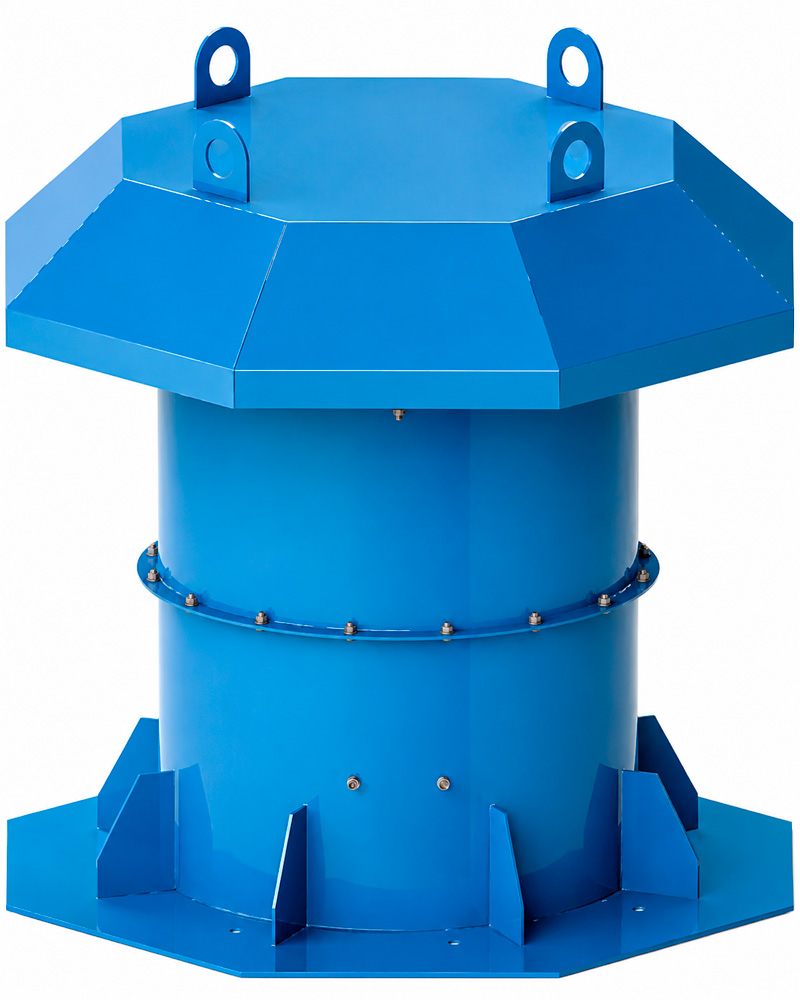

Крышные осевые вентиляторы подпора ВКОП 25-188 и ВКОП 30-160

— Входная часть предотвращает поступление атмосферных осадков в вентилятор
— Цилиндрический корпус
— Число лопаток – 12
— Пять углов установки лопаток
— Прямой привод

ВКОП – вентиляторы общего назначения из углеродистой стали, предназначенные для перемещения воздуха и других невзрывоопасных газопаровоздушных сред, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, а температура не выше 50 °С, не содержащих пыли и других твердых примесей в количестве более 0,1 г/м3, а также липких и волокнистых материалов. Предназначены для прямой подачи наружного воздуха с надкровельного пространства в лифтовые шахты и/или лестничные зоны, для создания в них избыточного давления и предотвращения попадания в них продуктов горения при пожаре. А также, могут использоваться для подачи воздуха в приточные системы общеобменной вентиляции и кондиционирования зданий и сооружений.

Условия эксплуатации

Вентиляторы ВКОП применяются в стационарных приточных системах вентиляции и кондиционирования производственных, общественных и жилых зданий, и для подпора воздуха в системах противопожарной защиты зданий и сооружений. Устанавливаются на кровле.

Температура окружающей среды от – 40 °С до + 40 °С.
Температура перемещаемой среды не более + 50 °С.
Вентиляторы устанавливаются вне зоны постоянного пребывания людей.
Вентиляторы, в зависимости от марки, предназначены для эксплуатации в условиях умеренного /У/ или умеренно-холодного /УХЛ/ климата 1-й категории размещения по ГОСТ 15150.

При выполнении дополнительных конструктивных мероприятий по защите от воздействия климатических факторов вентиляторы могут эксплуатироваться в условиях тропического /Т/ климата 2-й и 1-й категорий размещения.

Вентилятор ВКОП представляет собой расположенное внутри цилиндрического корпуса лопастное рабочее колесо, которое приводится во вращение электродвигателем. Электродвигатель крепится внутри корпуса на специальной раме и располагается вертикально. Рабочее колесо установлено непосредственно на валу электродвигателя и вращается по часовой стрелке, если смотреть со стороны всасывания. Для предотвращения атмосферного воздействия на электродвигатель и попадания осадков в вентилятор и канал, сверху корпуса устанавливается кожух выполняющий функцию зонта.

При вращении электродвигателя газовоздушная среда под воздействием лопаток поступает через зазор между кожухом и корпусом в корпус сверху, и проходя через колесо поступает вниз, в полость основания, внутри которой находится клапан.

Основание служит для монтажа вентилятора и является корпусом для клапана. Основание имеет цилиндрическую форму и нижний фланец, который служит для монтажа вентилятора на кровле и присоединения воздуховодов.

Клапан предназначен для предотвращения обратной тяги внутри корпуса вентилятора, и попадания внутрь вентиляционной системы (канала) осадков, при неработающем вентиляторе.

Клапан имеет две лопатки, поворачивающиеся на осях. При включении вентилятора лопатки клапана под действием воздуха, нагнетаемого рабочим колесом, открываются, опускаясь вниз. При отключении вентилятора возвращаются в исходное состояние под действием противовесов.

Габаритные и присоединительные размеры

ВКОП со стаканом и клапаном

ВКОП со стаканом

Обозначение øD øD1 øD2 ød1    ød2 n1 n2 H h1 h2 h3 L B
ВКОП-6,3 640 670 772 14 10 8 16 1065 400 310 255 950 950
ВКОП-7,1 720 750 1072 14 10 8 16 1235 500 350 285 1050 1050
ВКОП-8 810 840 1072 14 10 8 16 1410 500 490 320 1170 1170
ВКОП-9 910 940 1072 14 10 8 16 1450 500 490 360 1320 1320
ВКОП-10 1010 1050 1272 14 12 8 16 1610 600 510 400 1480 1480
ВКОП-11,2 1130 1170 1272 16 12 8 16 1715 600 560 455 1660 1660
ВКОП-12,5 1260 1300 1522 16 12 8 16 1825 600 620 505 1840 1840

ВКОП без клапана и стакана

Обозначение øD øD1 øD2 ød1 ød2 n1 n2 H h2 h3 L B
ВКОП-6,3 640 670 772 14 10 8 16 665 310 255 950 950
ВКОП-7,1 720 750 772 14 10 8 16 735 350 285 1050 1050
ВКОП-8,0 810 840 1072 14 10 8 16 910 490 320 1170 1170
ВКОП-9,0 910 940 1072 14 10 8 16 950 490 360 1320 1320
ВКОП-10,0 1010 1050 1272 14 12 8 16 1010 510 400 1480 1480
ВКОП-11,2 1130 1170 1272 16 12 8 16 1115 560 455 1660 1660
ВКОП-12,5 1260 1300 1522 16 12 8 16 1225 620 505 1840 1840

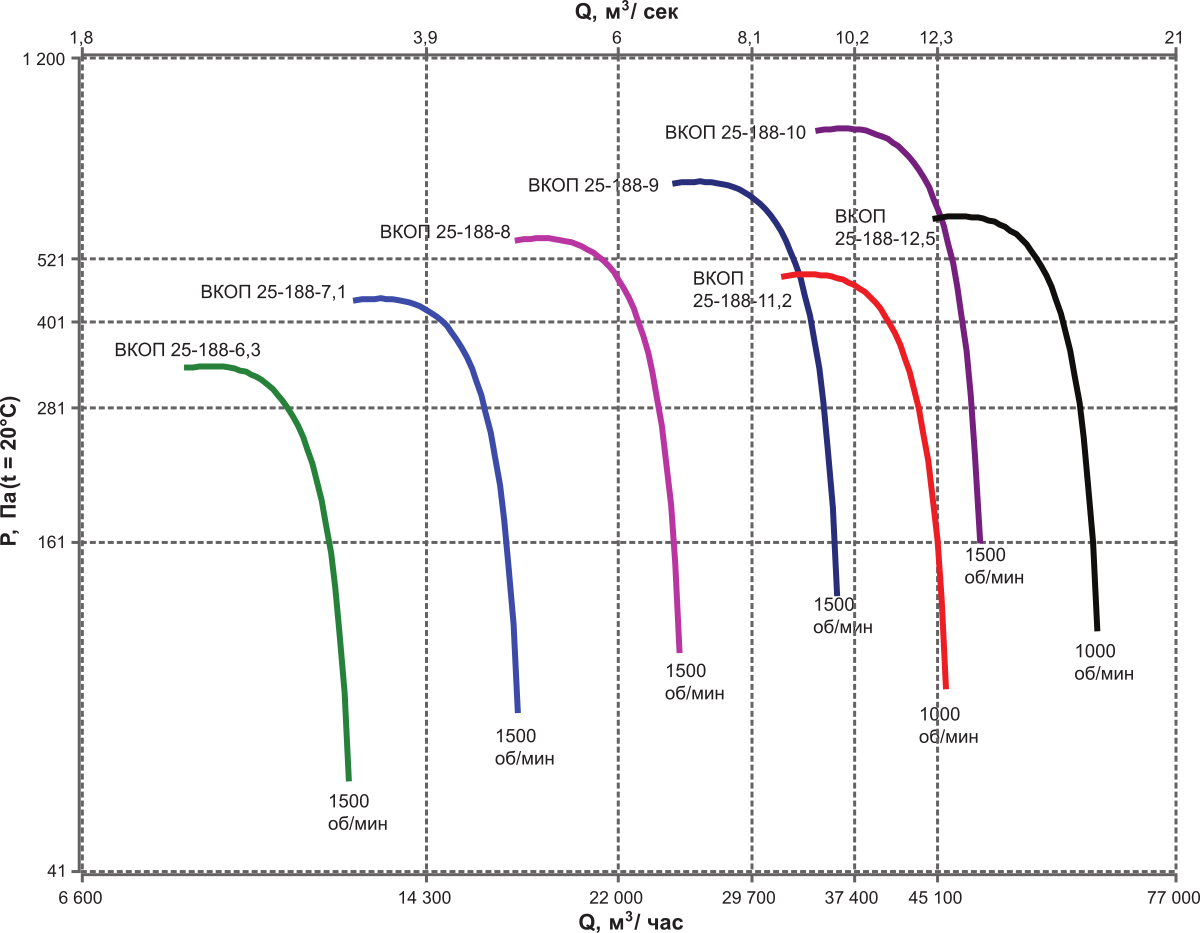

Область аэродинамических параметров вентиляторов ВКОП

при температурах 20, 400 и 600°С и атмосферном давлении 760 мм.рт.ст.

Характеристики вентиляторов ВКОП 25-188

*все характеристики даны для работы при температуре 20°С.
Обозначение Типоразмер двигателя Производительность, м3/час Статическое давление, Па Частота вращения рабочего колеса, об/мин Установочная мощность, кВт
ВКОП-25-188-6,3 АИР 71А6 5626,7 - 7720,3 181,6 - 142,7 950 0,37
АИР 80В4 8588,2 - 11808,7 423,0 - 327,5 1450 1,5
ВКОП-25-188-7,1 АИР 80А8 6188,8 - 8509,6 136,2 - 105,4 730 0,37
АИР 80А6 8054,0 - 11074,2 230,6 - 178,6 950 0,75
АИР 100S4 12292,9 - 16902,7 537,3 - 416,0 1450 3
ВКОП-25-188-8 АИР 80В8 8853,3 - 12173,2 172,9 - 133,9 730 0,55
АИР 90L6 11521,4 - 15841,9 292,8 - 226,7 950 1,5
АИР 112M4 17585,3 - 24179,7 682,1 - 528,1 1450 5,5
ВКОП-25-188-9 АИР 90LВ8 12605,5 - 17332,6 218,8 - 169,4 730 1,1
АИР 100L6 16404,5 - 22508,1 370,6 - 291,3 950 2,2
АИР 132M4 25038,4 - 34427,8 863,3 - 668,4 1450 11
ВКОП-25-188-10 АИР 112МА8 17291,5 - 23775,9 270,1 - 209,2 730 2,2
АИР 112МВ6 22502,7 - 30941,2 457,5 - 354,2 950 4
АИР 160S4 34346,2 - 47226,1 1065,8 - 825,2 1450 15
ВКОП-25-188-11,2 АИР 112МВ8 24293,4 - 33189,9 338,9 - 274,1 730 3
АИР 132M6 31614,7 - 43470,2 573,9 - 444,3 950 7,5
ВКОП-25-188-12,5 АИР 132М8 33772,6 - 46437,3 422,1 - 326,8 730 5,5
АИР 160S6 43950,6 - 60432,1 714,9 - 553,5 950 11
